Un variador de frecuencia permite controlar la velocidad de un motor eléctrico modificando la frecuencia y la tensión que recibe. Esa capacidad hace que el motor pueda adaptarse mejor a las necesidades reales de una máquina o proceso, en lugar de trabajar siempre a una velocidad fija.
Aunque suele asociarse con automatización industrial, el principio de funcionamiento de un variador de frecuencia puede entenderse sin entrar de inmediato en cálculos complejos. El equipo recibe energía eléctrica, la transforma internamente y entrega al motor una señal ajustada según la velocidad, el torque o la respuesta que se necesita.
Comprender cómo trabaja este equipo también ayuda a distinguirlo de otros dispositivos, como un arrancador suave, y a reconocer qué datos deben revisarse antes de utilizarlo con un motor.
¿Qué es un variador de frecuencia?
Un variador de frecuencia es un dispositivo electrónico utilizado para regular la velocidad y, en determinadas condiciones, el torque de un motor de corriente alterna. Para hacerlo modifica la frecuencia de la alimentación eléctrica que llega al motor y ajusta la tensión de acuerdo con la estrategia de control utilizada.
En una aplicación sencilla, esto significa que el motor puede girar más rápido o más lento sin depender exclusivamente de mecanismos externos. El control se realiza desde el propio equipo y puede responder a una orden manual, a una señal de un sensor o a un sistema de automatización.
Para qué sirve un variador de frecuencia
Su función más conocida es controlar la velocidad de giro. Sin embargo, también puede facilitar arranques progresivos, desaceleraciones controladas y cambios de velocidad durante la operación.
Esto resulta útil en equipos donde no es necesario mantener siempre la misma velocidad. Bombas, ventiladores, transportadores y ciertos sistemas de proceso son ejemplos habituales.
Qué significa VFD
VFD corresponde a la expresión inglesa Variable Frequency Drive. En español se utiliza como equivalente de variador de frecuencia, aunque también pueden encontrarse términos como variador de velocidad o accionamiento de frecuencia variable.
La sigla aparece con frecuencia en manuales, diagramas eléctricos y documentación técnica de fabricantes.
Tal vez te interese leer: Tipos de rodamientos: características, diferencias y aplicaciones

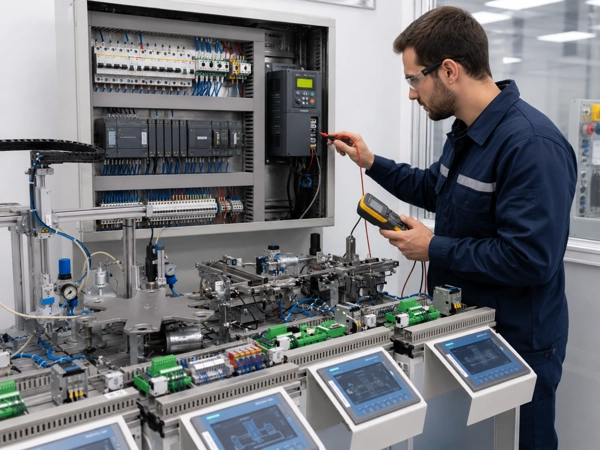

¿Cómo funciona un variador de frecuencia?
Para cambiar la velocidad del motor, el equipo no se limita a reducir la tensión. El proceso ocurre en varias etapas internas que permiten convertir y reconstruir la señal eléctrica.
El equipo recibe corriente alterna desde la red, la convierte en corriente continua y posteriormente genera una nueva señal de corriente alterna con características controladas.
Conversión de corriente alterna a corriente continua
La primera etapa suele estar a cargo de un rectificador. Su función es transformar la corriente alterna de entrada en corriente continua.
Esta conversión crea una base eléctrica que puede ser procesada antes de volver a alimentar el motor.
Etapa de filtrado y bus de corriente continua
Después de la rectificación, la energía pasa por un bus de corriente continua. Allí se utilizan componentes que ayudan a estabilizar la señal y reducir variaciones.
Esta parte actúa como enlace entre la entrada eléctrica y la etapa que volverá a generar corriente alterna.
Conversión de corriente continua a corriente alterna
La etapa inversora toma la corriente continua y produce una salida alterna controlada. Mediante dispositivos electrónicos de conmutación, el sistema puede modificar la frecuencia efectiva que recibe el motor.
El resultado es una alimentación adaptada a la velocidad de operación solicitada.
Cómo controla la velocidad de un motor eléctrico
En un motor de corriente alterna, la frecuencia está directamente relacionada con la velocidad del campo magnético giratorio. Al modificarla, también cambia la velocidad a la que puede girar el motor.
El control real depende del tipo de motor, su número de polos, la carga y la estrategia utilizada por el equipo.
Tal vez te interese leer: Las 5 clases de fuego que existen

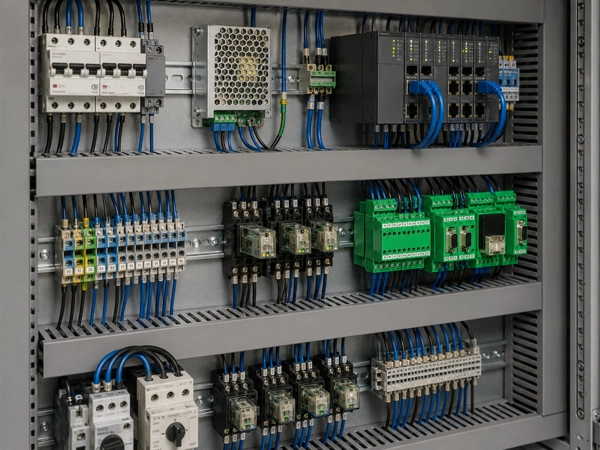

Partes principales de un variador de frecuencia
Aunque la construcción interna cambia según el fabricante y la potencia, la mayoría de estos equipos comparte varios bloques funcionales.
Rectificador
Recibe la corriente alterna de entrada y la convierte en corriente continua. Puede emplear distintos componentes electrónicos según el diseño.
Bus de corriente continua
Almacena y estabiliza la energía entre la etapa de rectificación y la de salida. Los condensadores suelen tener un papel importante en esta sección.
Inversor
Es la etapa encargada de reconstruir la señal que alimentará al motor. A través de conmutaciones rápidas, genera una salida cuya frecuencia puede ajustarse.
Sistema de control
El sistema electrónico interpreta las órdenes del usuario, las señales externas y los parámetros configurados. Desde ahí se determina cómo debe responder el motor.
Panel o interfaz de operación
Muchos equipos incorporan una pantalla y botones para introducir parámetros, cambiar la velocidad, revisar estados o consultar códigos de falla. En instalaciones automatizadas, parte de estas funciones puede realizarse desde otros controladores.
¿Para qué se utiliza un variador de frecuencia?
Las aplicaciones dependen de la necesidad del proceso. En algunos casos lo principal es variar la velocidad. En otros interesa reducir esfuerzos durante el arranque o mantener una respuesta más estable frente a cambios de carga.
Control de velocidad de motores
Una de sus funciones centrales es permitir que el motor opere a distintas velocidades sin recurrir a cambios mecánicos constantes.
Esto puede ser útil cuando una máquina necesita adaptar su ritmo de trabajo a diferentes etapas del proceso.
Regulación del torque
Según el tipo de control, el equipo puede gestionar la respuesta del motor frente a cambios de carga. No todos los equipos ofrecen el mismo nivel de precisión, por lo que la aplicación debe considerar el comportamiento requerido.
Arranque y parada controlados
En lugar de pasar bruscamente desde reposo a velocidad de operación, es posible programar tiempos de aceleración y desaceleración.
Esto puede reducir golpes mecánicos y cambios repentinos en determinados sistemas.
Adaptación del funcionamiento a la demanda
Hay procesos donde trabajar siempre a máxima velocidad no aporta una ventaja. Ajustar el funcionamiento a la necesidad real puede mejorar el control y, en ciertas aplicaciones, reducir el consumo energético.
Tal vez te interese leer: 8 tipos de engranajes y sus aplicaciones

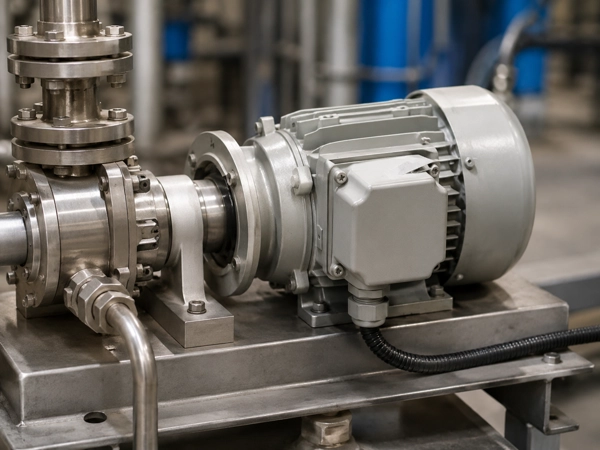

Aplicaciones habituales de un variador de frecuencia
El mismo principio puede encontrarse en instalaciones muy diferentes. La elección del equipo y su configuración cambian según la potencia del motor y las exigencias de cada proceso.
Bombas
En sistemas de bombeo, el control de velocidad permite ajustar caudal o presión sin depender únicamente de válvulas mecánicas.
El sistema puede recibir información de sensores y modificar la velocidad del motor para mantener una condición determinada.
Ventiladores y extractores
Cambiar las revoluciones del motor permite regular el flujo de aire. Esto es frecuente en sistemas de ventilación, extracción y climatización industrial.
Sistemas transportadores
Las cintas y otros transportadores pueden necesitar distintas velocidades según el material, la etapa de producción o la coordinación con otros equipos.
La aceleración progresiva también puede evitar movimientos bruscos de la carga.
Compresores
Algunos sistemas de compresión utilizan control de velocidad para adaptar su capacidad a la demanda. La conveniencia depende del tipo de compresor y de cómo varía el consumo durante la operación.
Maquinaria industrial
Mezcladores, centrífugas, bobinadoras, equipos de proceso y otras máquinas pueden necesitar cambios de velocidad durante un ciclo de trabajo.
En estos casos, el equipo forma parte del sistema de control de movimiento.
Procesos de minería y manufactura
Transportadores, bombas, ventiladores y equipos rotativos aparecen con frecuencia en minería y manufactura. Las condiciones ambientales, la carga y las horas de operación son factores relevantes al seleccionar los componentes.
Tipos de variadores de frecuencia
No todos los equipos se clasifican de una sola manera. Es posible diferenciarlos por nivel de tensión, estrategia de control, potencia y aplicación.
Variadores de baja tensión
Se utilizan con motores alimentados a niveles de tensión habituales en instalaciones industriales de baja tensión. Existe una gran variedad de potencias y configuraciones.
Variadores de media tensión
Están destinados a motores de mayor potencia y aplicaciones donde se emplean niveles de tensión superiores. Su diseño y operación requieren consideraciones específicas.
Control escalar
También conocido como control de tensión y frecuencia, mantiene una relación entre ambas variables para regular el funcionamiento del motor.
Es una estrategia común cuando no se necesita una respuesta de torque extremadamente precisa.
Control vectorial
El control vectorial permite manejar con mayor precisión variables relacionadas con el flujo magnético y el torque. Suele utilizarse cuando la aplicación exige una respuesta dinámica más controlada.
Control directo de torque
Esta estrategia busca controlar de manera rápida el torque y el flujo del motor. Su disponibilidad depende del modelo y de la tecnología empleada por el fabricante.
Relación entre frecuencia y velocidad del motor
Entender esta relación ayuda a comprender por qué el control de frecuencia tiene un efecto directo sobre el movimiento.
Qué ocurre cuando aumenta la frecuencia
Al aumentar la frecuencia de alimentación, aumenta la velocidad del campo magnético del motor. Dentro de los límites permitidos, esto puede traducirse en una mayor velocidad de giro.
No significa que cualquier motor pueda trabajar indefinidamente a frecuencias superiores a su valor nominal. Hay que considerar sus características mecánicas y eléctricas.
Qué ocurre cuando disminuye la frecuencia
Cuando la frecuencia baja, también disminuye la velocidad del campo magnético. El motor puede girar más lento, siempre que el sistema mantenga condiciones adecuadas de torque, ventilación y carga.
Frecuencia, velocidad y número de polos
La velocidad síncrona depende de la frecuencia eléctrica y del número de polos del motor. En motores de inducción, la velocidad real suele ser algo menor debido al deslizamiento.
Tal vez te interese leer: Tipos de rodamientos: características, diferencias y aplicaciones

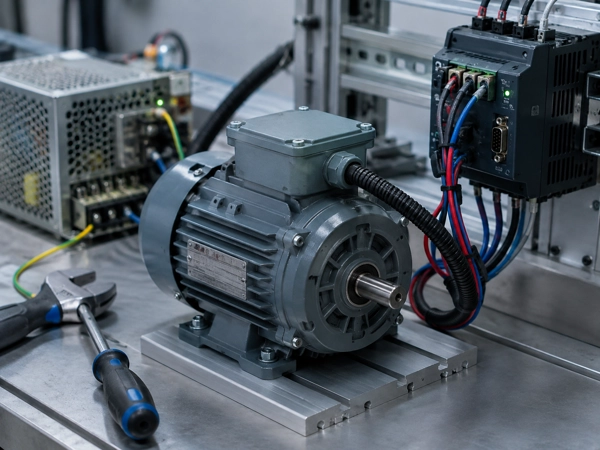

Diferencia entre variador de frecuencia y arrancador suave
Ambos equipos pueden intervenir durante el arranque de un motor, pero no cumplen exactamente la misma función.
Este dispositivo puede modificar la velocidad durante la operación normal. Un arrancador suave está orientado principalmente a controlar el arranque y, según el modelo, la parada mediante una variación gradual de la tensión.
Diferencias en el control de velocidad
El variador permite trabajar de manera continua a diferentes velocidades. El arrancador suave, en cambio, normalmente deja al motor funcionando a la frecuencia de la red una vez completado el arranque.
Diferencias durante el arranque
Ambos pueden disminuir el impacto de un arranque directo, aunque lo hacen de forma distinta. El arrancador suave controla principalmente la tensión, mientras que el variador modifica tanto frecuencia como tensión.
Cuándo se utiliza cada tecnología
La elección depende de si el proceso necesita solo un arranque progresivo o un control permanente de velocidad. También intervienen la potencia, el tipo de carga y las exigencias de operación.
Diferencia entre variador de frecuencia e inversor
Los términos pueden confundirse porque el inversor forma parte del funcionamiento interno del equipo.
Por qué ambos términos suelen confundirse
La etapa inversora convierte la corriente continua en una señal alterna controlada. Por ese motivo, en algunos contextos se utiliza la palabra inversor para referirse al conjunto completo.
Cuándo se utiliza el término inversor
El significado depende del sector y del fabricante. Un inversor también puede describir otros dispositivos electrónicos que convierten corriente continua en alterna y que no necesariamente tienen como finalidad controlar un motor.
Ventajas del uso de un variador de frecuencia
Sus beneficios dependen del proceso. No todas las aplicaciones obtienen las mismas mejoras y tampoco es correcto asumir que instalar uno siempre reducirá el consumo eléctrico.
Control más preciso de la velocidad
Poder modificar las revoluciones permite adaptar el comportamiento de la máquina sin recurrir exclusivamente a sistemas mecánicos.
Arranques y paradas más suaves
Programar rampas de aceleración y desaceleración puede disminuir esfuerzos repentinos en correas, acoplamientos, ejes y otros componentes.
Menor esfuerzo mecánico en ciertas aplicaciones
Reducir cambios bruscos de velocidad puede ayudar a disminuir impactos sobre partes de la transmisión. El efecto real depende de la máquina y de cómo esté configurada.
Adaptación del consumo a la demanda
En cargas como determinadas bombas y ventiladores, ajustar la velocidad a la necesidad del proceso puede reducir el consumo respecto de mantener el motor a velocidad completa y regular el flujo por métodos mecánicos.
Tal vez te interese leer: Relaves mineros: definición y 4 tipos
¿Cómo se conecta un variador de frecuencia a un motor?
La conexión debe realizarse según el esquema del fabricante, las características del motor y las normas eléctricas aplicables. No basta con unir la entrada y la salida siguiendo únicamente el aspecto de los terminales.
Alimentación eléctrica del equipo
La entrada recibe la alimentación desde la instalación. La tensión y el número de fases deben coincidir con las especificaciones del modelo.
Conexión entre el equipo y el motor
La salida alimenta el motor con una señal controlada. Los conductores, protecciones y disposición del cableado deben definirse según las especificaciones técnicas.
Señales de control
Además de los conductores de potencia, pueden existir entradas y salidas digitales, señales analógicas y comunicaciones para recibir órdenes o entregar información de estado.
Importancia de seguir las especificaciones del fabricante
Los límites de cableado, protección, puesta a tierra, ventilación y configuración cambian entre equipos. Por eso la documentación técnica debe ser la referencia para una instalación concreta.
Parámetros básicos de un variador de frecuencia
Antes de poner el sistema en marcha se configuran datos relacionados con el motor y con el comportamiento esperado.
Frecuencia mínima y máxima
Estos valores establecen el rango dentro del cual podrá cambiar la velocidad. Deben ser compatibles con el motor y con la máquina accionada.
Tiempo de aceleración
Define cuánto tarda el motor en alcanzar la velocidad solicitada. Una aceleración demasiado corta puede exigir corrientes elevadas o generar alarmas según la carga.
Tiempo de desaceleración
Determina la rapidez con la que disminuye la velocidad. Algunas cargas con alta inercia pueden requerir tiempos mayores o soluciones específicas de frenado.
Datos nominales del motor
Tensión, corriente, potencia, frecuencia y velocidad nominal son datos habituales de configuración. Normalmente se obtienen de la placa del motor.
Modos de control
El equipo puede ofrecer diferentes estrategias según la aplicación. La selección debe corresponder con el tipo de motor y la respuesta requerida.
Tal vez te interese leer: Hojas de datos de seguridad: guía 2026

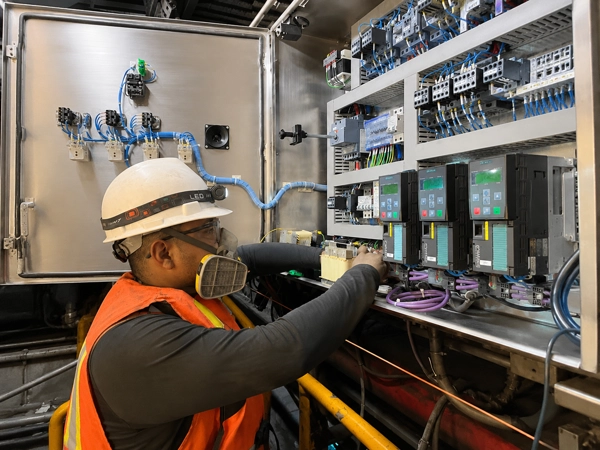

Fallas comunes en un variador de frecuencia
Cuando aparece una alarma, el código no siempre significa que el equipo electrónico esté averiado. Muchas protecciones se activan por condiciones externas.
Sobrecorriente
Puede relacionarse con una aceleración demasiado rápida, una carga elevada, un problema en el motor o una condición anormal en el cableado.
Sobretensión
Puede producirse, por ejemplo, durante ciertas desaceleraciones cuando la energía retorna hacia el bus de corriente continua.
Sobretemperatura
Una ventilación insuficiente, suciedad, temperatura ambiente elevada o exceso de carga pueden hacer que el equipo supere sus límites térmicos.
Problemas de comunicación
En sistemas automatizados pueden aparecer fallas cuando se pierde la comunicación con un controlador o cuando existe una configuración incorrecta de la red.
Fallas relacionadas con el motor o el cableado
Problemas de aislamiento, conexiones deficientes y determinadas fallas eléctricas pueden activar protecciones. Revisar el código y la documentación ayuda a separar una alarma del equipo de un problema externo.
¿Qué considerar al seleccionar un variador de frecuencia?
La potencia indicada en la etiqueta no es el único dato que importa. La selección debe partir del motor y de las condiciones reales de la aplicación.
Potencia del motor
Es una referencia básica, pero debe revisarse junto con la corriente nominal y el tipo de carga.
Corriente nominal
Comparar la corriente del motor con la capacidad de salida del equipo ayuda a verificar si ambos son compatibles.
Tensión de alimentación
La alimentación disponible y la tensión nominal del motor deben coincidir con la configuración prevista.
Tipo de carga
Una bomba centrífuga no exige lo mismo que un transportador cargado o un mecanismo que necesita alto torque a baja velocidad.
Condiciones ambientales
Temperatura, humedad, polvo, altura y ventilación pueden afectar la capacidad de funcionamiento y las necesidades de protección.
Necesidades de control
También hay que considerar señales externas, comunicación, frenado, precisión de velocidad y comportamiento del torque.
Preguntas frecuentes sobre el variador de frecuencia
¿Qué hace exactamente un variador de frecuencia?
Modifica la frecuencia y la tensión que recibe un motor de corriente alterna para controlar su velocidad y, según la estrategia utilizada, su respuesta de torque.
¿Un variador de frecuencia siempre reduce el consumo eléctrico?
No. El ahorro depende del tipo de carga y de cómo se utilizaba el sistema antes. En aplicaciones de velocidad variable, especialmente ciertas bombas y ventiladores, puede haber una reducción importante, pero no es una regla universal.
¿Se puede utilizar un variador de frecuencia en cualquier motor?
No necesariamente. Hay que revisar el tipo de motor, su aislamiento, la corriente, la tensión, el rango de velocidad y las recomendaciones del fabricante.
¿Cuál es la diferencia entre un variador de frecuencia y un arrancador suave?
El primero permite variar la velocidad durante el funcionamiento. El arrancador suave se utiliza principalmente para controlar el arranque y la parada, sin ofrecer normalmente un control continuo de velocidad.
¿Qué pasa si aumenta la frecuencia de un motor?
La velocidad del campo magnético aumenta y el motor puede girar más rápido. Sin embargo, superar las condiciones nominales requiere comprobar límites eléctricos, térmicos y mecánicos.
¿Por qué un variador genera una alarma?
Puede deberse a sobrecorriente, sobretensión, temperatura elevada, fallas de comunicación, problemas del motor o parámetros mal configurados. El código específico permite orientar el diagnóstico.
¿Qué significa VFD?
Es la abreviatura de Variable Frequency Drive. En documentación técnica se utiliza para referirse al mismo tipo de dispositivo.
¿Qué datos del motor se necesitan antes de configurarlo?
Conviene revisar al menos tensión, corriente, potencia, frecuencia y velocidad nominal. Dependiendo del modo de control, el equipo puede solicitar otros datos.
Qué conviene revisar antes de trabajar con este equipo
Antes de configurar un variador de frecuencia, conviene partir por la placa del motor y por las condiciones reales de la carga. Tensión, corriente, potencia, frecuencia y velocidad nominal ofrecen una base mucho más útil que copiar parámetros de otra instalación.
También hay que considerar cómo trabaja la máquina. Un ventilador con demanda variable plantea un escenario distinto al de un transportador que arranca con material encima. Esa diferencia modifica la selección, las rampas y el modo de control que puede resultar adecuado.
Entender el comportamiento del motor y del proceso permite interpretar mejor las funciones del variador de frecuencia y evita tratarlo como una caja que simplemente sube o baja revoluciones. El equipo forma parte de un sistema, y su configuración tiene sentido cuando responde a las necesidades reales de ese sistema.
