Los tipos de engranajes son uno de los elementos mecánicos más importantes dentro de la industria moderna. Desde una sencilla caja reductora hasta la transmisión de potencia de una excavadora minera, estos componentes permiten transferir movimiento y fuerza con precisión, eficiencia y seguridad. Gracias a su diseño, los engranajes son capaces de modificar la velocidad de giro, aumentar el torque o cambiar la dirección del movimiento, convirtiéndose en una pieza indispensable en miles de máquinas y equipos industriales.
Actualmente, los engranajes se utilizan en sectores tan diversos como la minería, la construcción, la manufactura, la industria automotriz, la generación de energía y la automatización industrial. Es común encontrarlos en motores, bombas, cintas transportadoras, grúas, reductores de velocidad, cajas de transmisión y maquinaria pesada. Cada aplicación requiere un diseño específico, por lo que existen diferentes tipos de engranajes, desarrollados para soportar determinadas cargas, velocidades y condiciones de trabajo.
Elegir el engranaje adecuado no solo mejora el rendimiento de una máquina, sino que también prolonga la vida útil de sus componentes, reduce el desgaste y disminuye los costos de mantenimiento. Por esta razón, ingenieros, técnicos y estudiantes de mecánica deben conocer las características de cada tipo de engranaje antes de seleccionar uno para una aplicación determinada.

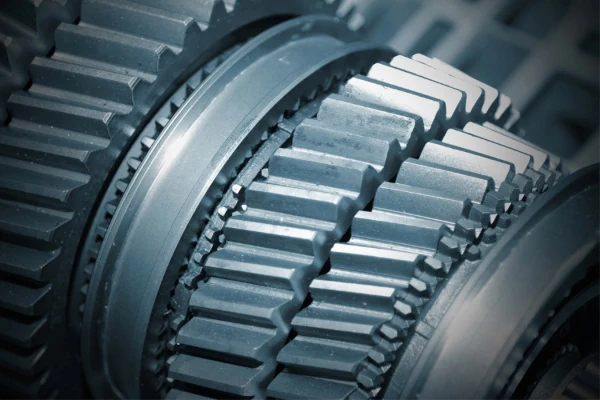

¿Qué son los engranajes y cómo funcionan?
Los engranajes son componentes mecánicos diseñados para transmitir movimiento y potencia entre dos o más ejes mediante el contacto directo de sus dientes. Su función principal consiste en transferir la energía mecánica de un eje impulsor hacia un eje conducido, permitiendo modificar la velocidad de rotación, aumentar o reducir el torque y, en muchos casos, cambiar la dirección del movimiento.
- Transmiten movimiento y potencia con una alta eficiencia mecánica. Los engranajes pueden alcanzar eficiencias superiores al 95 % cuando están correctamente diseñados, lubricados y alineados.
- Permiten modificar la velocidad y aumentar o disminuir el torque según la aplicación. La relación de transmisión depende del tamaño y del número de dientes de cada engranaje.
- Existen diferentes tipos de engranajes para trabajar con distintas configuraciones de ejes. No todos los sistemas mecánicos poseen ejes paralelos, por lo que se han desarrollado engranajes rectos, helicoidales, cónicos, planetarios, de tornillo sin fin, de cremallera, hipoidales y de doble hélice, entre otros.
- Su fabricación requiere gran precisión para garantizar un funcionamiento suave y una larga vida útil. Los dientes de los engranajes deben mecanizarse con tolerancias muy estrictas para asegurar un contacto uniforme durante la transmisión.
- Son componentes indispensables en prácticamente todos los sectores industriales. Su presencia es esencial en empresas dedicadas a los servicios industriales, donde garantizan el correcto funcionamiento de equipos de transmisión de potencia utilizados en procesos de producción, mantenimiento y automatización.
Tal vez te interese leer: Relaves mineros: definición y 4 tipos
¿Por qué existen diferentes tipos de engranajes?
No todos los sistemas mecánicos trabajan bajo las mismas condiciones, por lo que existen diferentes tipos de engranajes diseñados para satisfacer las necesidades específicas de cada aplicación industrial.
- La orientación de los ejes determina el diseño del engranaje. En muchos sistemas mecánicos los ejes son completamente paralelos, mientras que en otros se encuentran en ángulo recto o incluso en posiciones desfasadas que no llegan a cruzarse.
- Cada aplicación demanda diferentes niveles de velocidad, torque y capacidad de carga. Una caja reductora para una cinta transportadora industrial necesita aumentar el torque para mover grandes cargas, mientras que una transmisión utilizada en maquinaria de alta velocidad debe priorizar un funcionamiento suave y preciso.
- El nivel de ruido y vibración también influye en la selección del engranaje. En equipos donde la precisión y el confort son fundamentales, como vehículos, robots industriales o máquinas CNC, se utilizan engranajes que generan un contacto progresivo entre los dientes, reduciendo considerablemente las vibraciones y el ruido durante el funcionamiento.
- Las condiciones de trabajo varían según la industria y el entorno operativo. Los engranajes instalados en equipos mineros, plantas cementeras o maquinaria agrícola suelen enfrentarse a polvo, humedad, impactos y cargas continuas durante muchas horas de operación.
- La eficiencia, el mantenimiento y la vida útil son factores decisivos en el diseño de los engranajes. Cada tipo de engranaje busca ofrecer el mejor equilibrio entre rendimiento, durabilidad y costos de operación.

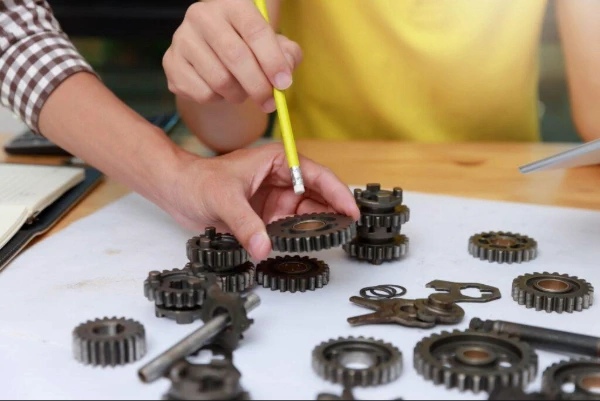

Los 8 tipos de engranajes y sus aplicaciones
Los tipos de engranajes han evolucionado para satisfacer las necesidades de diferentes sistemas de transmisión mecánica. Aunque todos cumplen la función de transmitir movimiento y potencia entre ejes, cada diseño presenta características particulares que lo hacen más eficiente para determinadas aplicaciones.
A continuación, conocerás los 8 tipos de engranajes más utilizados y las aplicaciones donde destacan por su desempeño, confiabilidad y capacidad para transmitir potencia de manera eficiente:
1. Engranajes rectos
Los engranajes rectos son el tipo de engranaje más común y utilizado en los sistemas de transmisión mecánica. Se distinguen por tener dientes rectos y paralelos al eje de rotación, lo que les permite transmitir movimiento entre dos ejes paralelos de forma eficiente y precisa. Su diseño simple facilita la fabricación, reduce los costos de producción y permite realizar tareas de mantenimiento con mayor facilidad, convirtiéndolos en una de las soluciones más empleadas en la industria.
Una de las principales ventajas de los engranajes rectos es su alta eficiencia en la transmisión de potencia, ya que generan muy pocas pérdidas de energía cuando están correctamente alineados y lubricados. Sin embargo, debido a que el contacto entre los dientes se produce de manera directa, pueden generar más ruido y vibraciones que otros tipos de engranajes cuando trabajan a altas velocidades.
Los engranajes rectos se utilizan ampliamente en cajas reductoras, cintas transportadoras, bombas industriales, compresores, máquinas herramienta, mezcladores, equipos de manufactura, maquinaria agrícola, sistemas de automatización y mecanismos de transmisión de potencia donde los ejes permanecen paralelos y se busca una solución eficiente, resistente y de bajo costo de mantenimiento.
Tal vez te interese leer: Hojas de datos de seguridad: guía 2026
2. Engranajes helicoidales
Los engranajes helicoidales son uno de los tipos de engranajes más utilizados en la industria y se caracterizan por tener dientes inclinados respecto al eje de rotación, lo que permite que el contacto entre los dientes se produzca de forma progresiva y no de manera brusca como ocurre en los engranajes rectos.
Otra ventaja importante de los engranajes helicoidales es su capacidad para soportar cargas mayores gracias a que varios dientes permanecen en contacto al mismo tiempo durante la transmisión. Esto reduce el desgaste, distribuye mejor los esfuerzos mecánicos y prolonga la vida útil del sistema.
Los engranajes helicoidales se emplean en cajas de cambios de automóviles, reductores industriales, compresores, bombas centrífugas, cintas transportadoras, turbinas, maquinaria minera, equipos de manufactura, sistemas de automatización y transmisiones de alta velocidad, donde se requiere una operación silenciosa, una elevada capacidad de carga y una transmisión de potencia continua y eficiente.
3. Engranajes cónicos
Los engranajes cónicos son uno de los tipos de engranajes diseñados para transmitir movimiento y potencia entre ejes que se cruzan, normalmente formando un ángulo de 90 grados. Se reconocen fácilmente por su forma cónica, que permite que los dientes engranen de manera eficiente mientras cambian la dirección del movimiento.
Este tipo de engranaje ofrece una excelente capacidad para transmitir altas cargas con precisión, por lo que es ampliamente utilizado en maquinaria industrial y vehículos. Además de modificar la dirección del giro, los engranajes cónicos también pueden aumentar o reducir la velocidad y el torque según la relación entre el número de dientes de cada engranaje.
Los engranajes cónicos se utilizan en diferenciales de automóviles, cajas de transmisión, maquinaria agrícola, equipos mineros, trituradoras, molinos industriales, sistemas de elevación, máquinas herramienta, equipos de generación de energía y diversas aplicaciones donde es necesario transmitir potencia entre ejes que trabajan en ángulo.
4. Engranajes de tornillo sin fin
Los engranajes de tornillo sin fin son uno de los tipos de engranajes más utilizados cuando se requiere una alta reducción de velocidad. Están formados por dos componentes principales: un tornillo sin fin y una rueda dentada especialmente diseñada para engranar con él. Este sistema permite transmitir movimiento entre ejes que generalmente se encuentran en un ángulo de 90 grados y se caracteriza por ofrecer relaciones de reducción muy elevadas en un espacio compacto.
Una de las características más destacadas de este tipo de engranaje es su capacidad de autobloqueo en determinadas configuraciones. Esto significa que la rueda dentada no puede mover el tornillo en sentido contrario, evitando el retroceso de la carga sin necesidad de incorporar sistemas adicionales de frenado.
Los engranajes de tornillo sin fin se utilizan en elevadores de carga, montacargas, reductores de velocidad, cintas transportadoras, grúas, sistemas de apertura de compuertas, transportadores industriales, equipos de embalaje, maquinaria de automatización y mecanismos donde se requiere una gran reducción de velocidad junto con un elevado torque y un sistema que impida el retroceso de la carga.

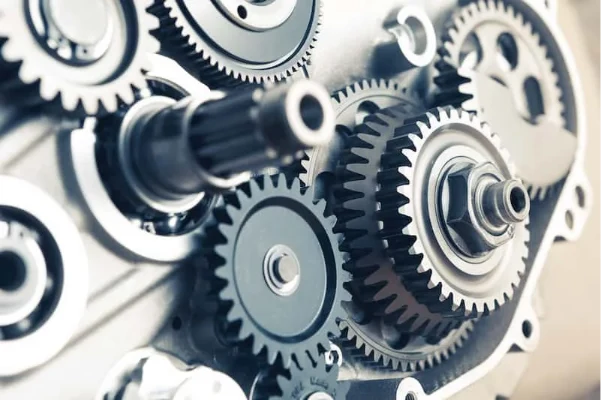

5. Engranajes planetarios
Los engranajes planetarios, también conocidos como engranajes epicicloidales, son un sistema de transmisión compuesto por un engranaje central denominado engranaje solar, varios engranajes satélites que giran a su alrededor y una corona dentada interna que completa el conjunto. Esta configuración permite distribuir la carga entre varios puntos de contacto, logrando una transmisión de potencia muy eficiente, compacta y capaz de soportar elevados niveles de torque.
Una de las principales ventajas de los engranajes planetarios es su excelente relación entre tamaño y capacidad de carga. A diferencia de otros tipos de engranajes, este sistema puede transmitir grandes cantidades de potencia ocupando un espacio reducido, además de ofrecer una alta precisión, un funcionamiento suave y una larga vida útil.
Los engranajes planetarios se utilizan en transmisiones automáticas de vehículos, reductores industriales, excavadoras, grúas telescópicas, aerogeneradores, robots industriales, maquinaria minera, cintas transportadoras, servomotores, sistemas de automatización y equipos de alta precisión, donde se necesita transmitir grandes cargas en espacios compactos sin comprometer el rendimiento del sistema.
Tal vez te interese leer: Conoce los 3 tipos de roca que existen
6. Engranajes de cremallera y piñón
Los engranajes de cremallera y piñón son uno de los tipos de engranajes diseñados para convertir el movimiento rotatorio en movimiento lineal, o viceversa. Está compuesto por un piñón, que es un engranaje circular, y una cremallera, que consiste en una barra recta con dientes mecanizados.
Este tipo de engranaje es ampliamente utilizado en aplicaciones donde se requiere un desplazamiento lineal preciso, constante y con una elevada capacidad de carga. Además de ofrecer un funcionamiento confiable, destaca por su simplicidad de diseño, facilidad de mantenimiento y alta precisión en el posicionamiento.
Los engranajes de cremallera y piñón se utilizan en sistemas de dirección de automóviles, máquinas CNC, puertas automáticas, equipos de automatización industrial, elevadores, robots industriales, prensas, maquinaria de corte, sistemas de posicionamiento lineal y equipos de manipulación de materiales, donde se requiere convertir el movimiento giratorio en un desplazamiento lineal preciso y confiable.
7. Engranajes hipoidales
Los engranajes hipoidales son una evolución de los engranajes cónicos y están diseñados para transmitir movimiento entre ejes que no se intersectan, sino que permanecen desfasados. Esta configuración permite una mayor superficie de contacto entre los dientes, lo que mejora la capacidad para transmitir cargas elevadas, reduce el desgaste y proporciona un funcionamiento más suave y silencioso.
Una de las principales ventajas de los engranajes hipoidales es su capacidad para operar a altas velocidades soportando grandes esfuerzos mecánicos sin comprometer la eficiencia del sistema. Además, generan menos vibraciones y ofrecen una mayor durabilidad en comparación con otros tipos de engranajes utilizados en aplicaciones similares. No obstante, requieren una lubricación adecuada y un mecanizado de alta precisión para garantizar un funcionamiento óptimo y prolongar su vida útil.
Los engranajes hipoidales se utilizan principalmente en diferenciales de automóviles, camiones y maquinaria pesada, además de sistemas de transmisión industrial, equipos mineros, reductores de velocidad, maquinaria agrícola y aplicaciones donde se necesita transmitir grandes niveles de torque entre ejes desfasados con un funcionamiento silencioso y una elevada resistencia al desgaste.

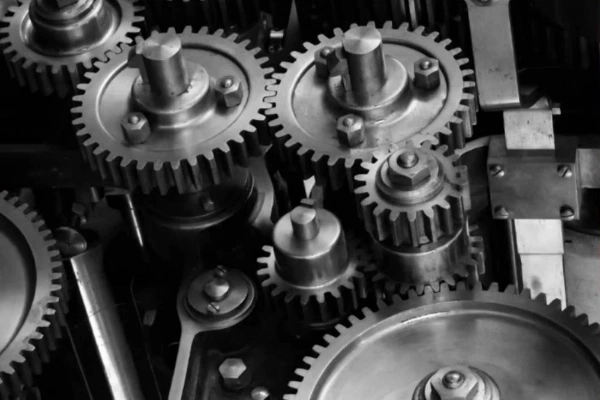

8. Engranajes de doble hélice
Los engranajes de doble hélice son uno de los tipos de engranajes más eficientes para aplicaciones de alta exigencia. También conocidos como engranajes en espina de pescado (herringbone gears), están formados por dos juegos de dientes helicoidales inclinados en direcciones opuestas sobre la misma rueda dentada.
Gracias a su capacidad para soportar grandes cargas y transmitir elevados niveles de torque, los engranajes de doble hélice son una de las mejores opciones para maquinaria industrial de gran tamaño. Además de ofrecer un funcionamiento suave y silencioso, distribuyen uniformemente los esfuerzos sobre los dientes, reduciendo el desgaste y prolongando la vida útil del sistema.
Los engranajes de doble hélice se utilizan en turbinas industriales, cajas reductoras de gran potencia, molinos de cemento, equipos de minería, laminadores de acero, compresores de gran capacidad, sistemas de propulsión naval, plantas de generación de energía y maquinaria pesada, donde se requiere transmitir altas cargas con máxima eficiencia, mínima vibración y una larga vida útil.
Tal vez te interese leer: Las 10 partes de un motor eléctrico
¿Cómo elegir el tipo de engranaje adecuado?
Elegir el tipo de engranaje adecuado es una decisión fundamental para garantizar el rendimiento, la eficiencia y la vida útil de cualquier sistema de transmisión mecánica. Entre los diferentes tipos de engranajes disponibles, no existe uno que sea mejor para todas las aplicaciones, ya que cada uno ha sido diseñado para trabajar bajo determinadas condiciones de velocidad, carga, orientación de los ejes y entorno operativo.
- Analiza la disposición de los ejes del sistema. La posición de los ejes es uno de los primeros aspectos que debes considerar. Si los ejes son paralelos, los engranajes rectos o helicoidales suelen ser la mejor alternativa.
- Determina la velocidad de operación y el torque necesario. Cada aplicación requiere una combinación diferente de velocidad y fuerza.
- Considera las condiciones de trabajo y el entorno donde operará la maquinaria. Esta evaluación es especialmente importante en equipos utilizados en servicios hidráulicos, donde las transmisiones mecánicas trabajan en conjunto con sistemas hidráulicos sometidos a altas presiones y ciclos continuos de operación.
- Evalúa el nivel de ruido, las vibraciones y la precisión que requiere el sistema. En aplicaciones donde el confort, la precisión o el funcionamiento continuo son prioritarios, como robots industriales, máquinas CNC o transmisiones automotrices, es recomendable utilizar engranajes helicoidales o planetarios, ya que ofrecen un contacto más progresivo entre los dientes y reducen considerablemente el ruido y las vibraciones.
- Ten en cuenta el mantenimiento, la lubricación y el costo total de operación. No solo debes considerar el precio de compra del engranaje, sino también los costos asociados a su mantenimiento, lubricación, reemplazo y tiempo de servicio.

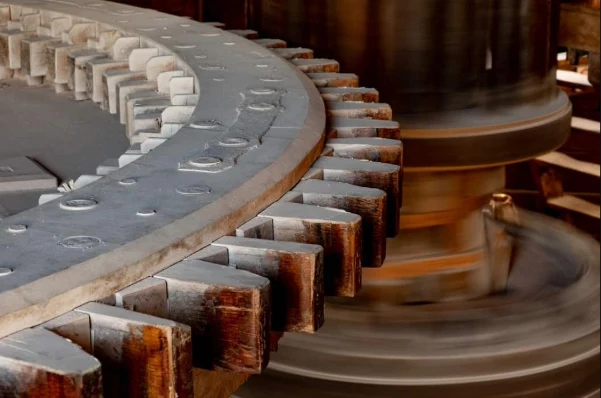

Materiales utilizados en la fabricación de engranajes
La selección del material es uno de los factores más importantes en el diseño y fabricación de los diferentes tipos de engranajes. El material adecuado determina la resistencia al desgaste, la capacidad para soportar cargas elevadas, la durabilidad y el rendimiento del sistema de transmisión.
Acero al carbono y acero aleado
El acero es el material más empleado para fabricar engranajes industriales debido a su elevada resistencia mecánica, excelente capacidad para soportar cargas y gran durabilidad. En muchos casos se somete a tratamientos térmicos como cementación, nitruración o temple para aumentar la dureza superficial y mejorar la resistencia al desgaste.
Hierro fundido
El hierro fundido es un material utilizado en diversos tipos de engranajes destinados a aplicaciones donde predominan velocidades moderadas y cargas constantes. Este material destaca por su buena capacidad para absorber vibraciones, su facilidad de fabricación y su menor costo en comparación con el acero.
Bronce
El bronce es ampliamente utilizado en engranajes que trabajan junto con tornillos sin fin debido a sus excelentes propiedades antifricción y su alta resistencia al desgaste por contacto. Además, ofrece una buena resistencia a la corrosión y reduce el riesgo de gripado cuando trabaja en conjunto con componentes de acero.
Plásticos técnicos
Los plásticos de ingeniería se utilizan en algunos tipos de engranajes donde se requiere un bajo peso, un funcionamiento silencioso y resistencia a la corrosión. Materiales como el nailon (poliamida), el POM (acetal) o el policarbonato han ganado popularidad en este tipo de aplicaciones.
Materiales especiales y aleaciones de alto rendimiento
En aplicaciones de alta tecnología se emplean materiales especiales como acero inoxidable, titanio y aleaciones de níquel, capaces de resistir temperaturas extremas, ambientes corrosivos o cargas muy elevadas. Estos materiales son habituales en la industria aeroespacial, petroquímica, alimentaria, farmacéutica y de generación de energía, donde la confiabilidad y la resistencia a condiciones severas son fundamentales para garantizar la seguridad y el rendimiento de los equipos.
Tal vez te interese leer: ¿Cuáles son los 8 recursos naturales de Chile?
Preguntas frecuentes sobre los tipos de engranajes
Los tipos de engranajes generan muchas dudas entre estudiantes, técnicos e ingenieros, especialmente al momento de seleccionar el diseño adecuado para una aplicación específica.
¿Cuál es el tipo de engranaje más utilizado?
El engranaje recto es uno de los más utilizados debido a su diseño simple, bajo costo de fabricación y alta eficiencia para transmitir movimiento entre ejes paralelos. Sin embargo, en aplicaciones donde se requiere un funcionamiento más silencioso o una mayor capacidad de carga, los engranajes helicoidales suelen ser la opción preferida.
¿Qué tipo de engranaje soporta mayor carga?
Entre los diferentes tipos de engranajes, los engranajes planetarios, los engranajes de doble hélice y los engranajes helicoidales destacan por su capacidad para soportar cargas elevadas y transmitir grandes niveles de torque. Son ampliamente utilizados en maquinaria minera, cajas reductoras industriales, turbinas, grúas y equipos de gran potencia que operan de forma continua.
¿Qué material es mejor para fabricar engranajes?
El acero aleado tratado térmicamente es considerado el mejor material para la mayoría de las aplicaciones industriales debido a su alta resistencia mecánica, dureza y excelente comportamiento frente al desgaste. No obstante, materiales como el bronce, el hierro fundido o los plásticos técnicos también son utilizados cuando las condiciones de trabajo requieren propiedades específicas, como resistencia a la corrosión, bajo nivel de ruido o menor peso.
¿Cómo aumentar la vida útil de un engranaje?
La vida útil de un engranaje depende principalmente de una correcta lubricación, una alineación adecuada de los ejes, inspecciones periódicas y el uso de lubricantes recomendados por el fabricante. Además, evitar sobrecargas, controlar la temperatura de operación y reemplazar los componentes desgastados a tiempo ayuda a prevenir fallas prematuras y mantiene un funcionamiento eficiente durante muchos años.
¿Cómo elegir el tipo de engranaje adecuado?
La elección depende de factores como la orientación de los ejes, la velocidad de trabajo, el torque requerido, el espacio disponible, el nivel de ruido permitido y las condiciones del entorno. Analizar estos aspectos permite seleccionar el engranaje que ofrecerá el mejor rendimiento, menor desgaste y mayor confiabilidad para la aplicación específica, optimizando tanto la productividad como los costos de mantenimiento a largo plazo.
Conclusión
Conocer los diferentes tipos de engranajes es fundamental para comprender cómo funcionan los sistemas de transmisión mecánica y elegir la mejor solución para cada aplicación. Aunque todos tienen el objetivo de transmitir movimiento y potencia, cada diseño ofrece características específicas que lo hacen más eficiente según la orientación de los ejes, la velocidad de trabajo, el torque requerido y las condiciones de operación.
A lo largo de este artículo hemos analizado los 8 engranajes más utilizados en la industria, desde los engranajes rectos y helicoidales hasta los planetarios, hipoidales y de doble hélice. También revisamos sus principales aplicaciones, los materiales empleados en su fabricación y los factores que deben considerarse antes de elegir un sistema de transmisión.
