Los motores eléctricos forman parte de una enorme cantidad de máquinas, equipos y procesos que utilizamos diariamente. Se encuentran en sistemas de ventilación, bombas de agua, compresores, herramientas eléctricas, ascensores, electrodomésticos, vehículos, cintas transportadoras y prácticamente cualquier instalación industrial que necesite transformar la energía eléctrica en movimiento.
Conocer las partes de un motor eléctrico permite comprender mejor cómo funciona este equipo, identificar posibles causas de una avería y realizar tareas de inspección o mantenimiento con mayor precisión. Cada componente cumple una función determinada dentro del proceso de conversión de energía. Mientras algunas piezas generan el campo magnético necesario para producir el movimiento, otras transmiten la fuerza, sostienen los elementos giratorios, protegen el conjunto o ayudan a controlar la temperatura interna.
Entre las principales partes de un motor eléctrico se encuentran el estator, el rotor, el eje, los rodamientos, la carcasa y el sistema de ventilación. Dependiendo del modelo y del principio de funcionamiento, también pueden intervenir elementos como el conmutador, las escobillas, los devanados, la caja de conexiones o los anillos rozantes.

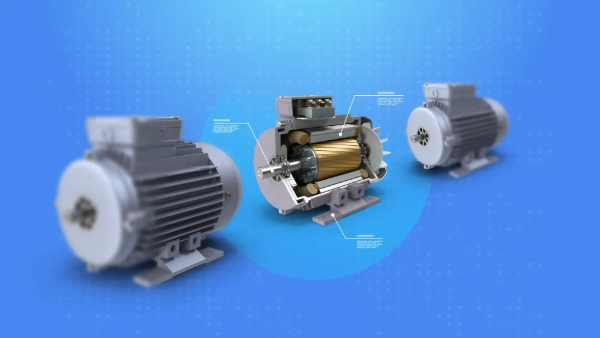

¿Qué es un motor eléctrico y cómo funciona?
Para comprender las partes de un motor eléctrico, primero es importante saber que este equipo transforma la energía eléctrica en energía mecánica. Dicho de una forma sencilla, recibe corriente eléctrica y la convierte en movimiento, generalmente mediante el giro de un eje.
Para entender mejor cómo funciona un motor eléctrico, es necesario analizar las principales etapas que permiten convertir la electricidad en movimiento:
- El motor recibe la energía eléctrica necesaria para iniciar su funcionamiento. La primera etapa comienza cuando el motor se conecta a una fuente de alimentación. Dependiendo del diseño del equipo, esta fuente puede suministrar corriente alterna o corriente continua.
- La corriente eléctrica produce un campo magnético dentro del estator. Una vez que la corriente llega a los devanados, estos se comportan como electroimanes. En un motor de corriente alterna trifásica, las diferentes fases generan campos magnéticos que cambian de intensidad y posición de forma ordenada.
- El campo magnético del estator interactúa con el rotor y genera el giro. El rotor está colocado en el centro del motor y separado del estator por un pequeño espacio llamado entrehierro.
- El eje transmite la energía mecánica hacia la máquina conectada. El rotor se encuentra unido al eje del motor, por lo que ambos giran como una sola unidad.
- Los sistemas de soporte, protección y refrigeración permiten mantener un funcionamiento estable. El giro del rotor no sería seguro ni eficiente sin la participación de otras partes de un motor eléctrico.
Tal vez te interese leer: ¿Cuáles son los 8 recursos naturales de Chile?
¿Cuáles son las 10 partes principales de un motor eléctrico?
Las partes de un motor eléctrico pueden variar ligeramente según el tipo de equipo, su potencia, el sistema de alimentación y la aplicación para la que haya sido diseñado. Sin embargo, la mayoría de los motores utilizados en entornos industriales, comerciales y domésticos comparte una estructura básica formada por componentes eléctricos, magnéticos y mecánicos que trabajan de manera coordinada.
1. Estator
Dentro de las partes de un motor eléctrico, el estator es el componente fijo y uno de los elementos más importantes para generar el movimiento. Se encuentra unido a la carcasa y rodea al rotor, dejando entre ambos un pequeño espacio conocido como entrehierro. Su función principal consiste en producir el campo magnético que interactúa con el rotor y hace posible la conversión de energía eléctrica en energía mecánica.
En los motores de corriente alterna, el estator suele estar compuesto por un núcleo formado por numerosas láminas delgadas de acero magnético. Estas láminas se encuentran aisladas entre sí y agrupadas para reducir las pérdidas de energía producidas por las corrientes parásitas. El diseño laminado ayuda a mejorar la eficiencia del motor y a disminuir el calentamiento durante periodos prolongados de funcionamiento.
El núcleo del estator posee una serie de ranuras en las que se colocan los devanados eléctricos. Cuando la corriente circula por estos devanados, se genera un campo magnético. En los motores trifásicos, las tres fases de alimentación producen un campo magnético giratorio que se desplaza alrededor del estator. Este campo actúa sobre el rotor y genera el par necesario para iniciar y mantener su movimiento.
Tal vez te interese leer: 10 símbolos eléctricos más usados 2026

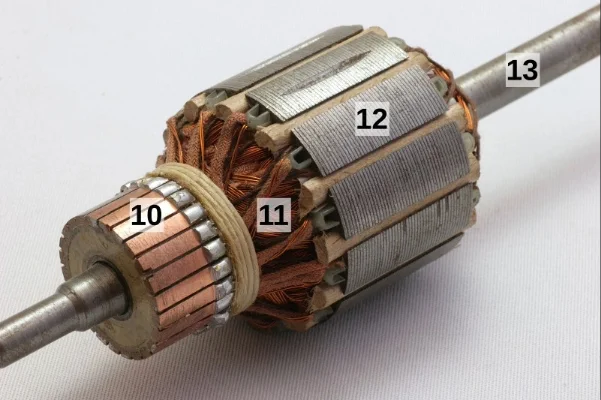

2. Rotor
El rotor es la parte móvil del motor eléctrico y el componente encargado de transformar la interacción magnética en movimiento mecánico. Este movimiento se transmite posteriormente hacia la máquina o el equipo conectado, permitiendo accionar bombas, ventiladores, compresores, transportadores y mecanismos auxiliares presentes en equipos de gran capacidad, como las grúas telescópicas.
Dentro del conjunto de partes de un motor eléctrico, el rotor desempeña una función esencial porque convierte la energía electromagnética producida internamente en una rotación aprovechable. Aunque el estator genera el campo magnético principal, es el rotor el que responde a ese campo y produce el giro. Sin este componente, el motor podría recibir electricidad y generar magnetismo, pero no sería capaz de entregar movimiento hacia el exterior.
El rotor suele tener una forma cilíndrica y se instala en el centro del motor. Está montado directamente sobre el eje y se mantiene separado del estator mediante un espacio muy reducido llamado entrehierro. Esta separación evita el contacto físico entre ambas partes y permite que el rotor gire libremente. Al mismo tiempo, el entrehierro debe ser lo suficientemente pequeño y uniforme para favorecer una correcta transmisión del flujo magnético.
3. Eje
El eje es una de las partes de un motor eléctrico encargadas de transmitir el movimiento generado por el rotor hacia la máquina, herramienta o equipo conectado. Se trata de una pieza metálica de forma cilíndrica, fabricada normalmente en acero de alta resistencia para soportar esfuerzos de torsión, flexión y cargas mecánicas durante largos periodos de funcionamiento.
Uno de los extremos del eje sobresale de la carcasa para conectarse con el sistema que necesita recibir la potencia mecánica. Esta conexión puede realizarse mediante una polea, un engranaje, un piñón, un acoplamiento, una rueda dentada u otro elemento de transmisión, dependiendo del tipo de aplicación. Gracias a esta pieza, la energía mecánica producida dentro del motor puede utilizarse para accionar bombas de agua, ventiladores industriales, compresores, cintas transportadoras, mezcladoras, máquinas herramienta y numerosos equipos empleados en procesos productivos.
Dentro de las partes de un motor eléctrico, el eje debe permanecer recto, equilibrado y perfectamente alineado con la máquina accionada para transmitir la potencia de manera eficiente. Una alineación deficiente puede generar vibraciones constantes, ruidos anormales, desgaste prematuro de los rodamientos, aumento de la temperatura y pérdida de eficiencia durante el funcionamiento. Del mismo modo, una carga superior a la capacidad nominal del motor puede provocar esfuerzos excesivos, deformaciones o incluso la rotura del eje.
4. Rodamientos
Los rodamientos son las partes de un motor eléctrico que permiten sostener el eje y facilitar su giro con la menor fricción posible. Se instalan en ambos extremos del rotor y mantienen el conjunto centrado mientras gira a gran velocidad. Su función es fundamental porque soportan las cargas radiales y axiales generadas durante el funcionamiento, evitando que el eje roce directamente con otros componentes internos.
Existen diferentes tipos de rodamientos, aunque los más habituales en motores eléctricos son los rodamientos de bolas y los de rodillos. La elección depende de la velocidad de giro, el peso de la carga, las condiciones de trabajo y el tipo de esfuerzo que debe soportar el equipo. Algunos motores incorporan rodamientos sellados que ya contienen lubricante, mientras que otros necesitan lubricación periódica con grasa o aceite.
Cuando un rodamiento comienza a deteriorarse, el motor puede presentar ruidos metálicos, vibraciones, aumento de temperatura o movimientos irregulares en el eje. Estas fallas suelen estar relacionadas con una lubricación deficiente, contaminación por polvo o humedad, desalineación, montaje incorrecto o cargas superiores a las permitidas. Si el problema no se corrige a tiempo, el rodamiento puede bloquearse, dañar el eje, afectar el rotor y provocar una parada inesperada del equipo.
5. Devanados
Los devanados son una de las partes más importantes de un motor eléctrico, ya que se encargan de generar el campo magnético necesario para producir el movimiento. Están formados por conductores de cobre o aluminio recubiertos con material aislante y se colocan dentro de las ranuras del estator. Cuando la corriente eléctrica circula a través de estos conductores, se crea un campo electromagnético que interactúa con el rotor y genera la fuerza necesaria para iniciar y mantener el giro del motor.
La distribución de los devanados depende del tipo de motor, del número de fases, de la potencia y de la velocidad para la que haya sido diseñado. En los motores trifásicos, las bobinas se organizan en tres grupos conectados a las fases de alimentación, lo que permite producir un campo magnético giratorio estable. En motores monofásicos pueden existir devanados de trabajo y de arranque, acompañados en algunos casos por un condensador que facilita el inicio del movimiento.
Entre las partes de un motor eléctrico, el aislamiento de los devanados resulta esencial para evitar contactos entre conductores, cortocircuitos entre espiras y fugas de corriente hacia la carcasa. Con el paso del tiempo, este aislamiento puede deteriorarse debido al sobrecalentamiento, la humedad, el polvo, las sobretensiones, los arranques frecuentes o una carga superior a la capacidad del motor.
Tal vez te interese leer: Cómo leer un plano eléctrico paso a paso
6. Carcasa
Entre las partes de un motor eléctrico, la carcasa es la estructura exterior encargada de proteger los componentes internos frente a golpes, polvo, humedad, suciedad y otros agentes presentes en el entorno de trabajo. También sirve como soporte para elementos como el estator, las tapas, los rodamientos y la caja de conexiones. Su diseño debe ofrecer suficiente resistencia mecánica para mantener el conjunto estable y conservar la correcta alineación de las piezas durante el funcionamiento del equipo.
Dependiendo del tamaño y de la aplicación del motor, la carcasa puede fabricarse en hierro fundido, acero o aluminio. El hierro fundido se utiliza con frecuencia en motores industriales debido a su resistencia y capacidad para soportar condiciones exigentes, mientras que el aluminio permite construir equipos más ligeros y facilita la disipación del calor. Muchas carcasas incorporan aletas exteriores que aumentan la superficie de contacto con el aire y ayudan a reducir la temperatura generada durante la operación.
La carcasa también influye en el nivel de protección del motor. Existen diseños abiertos, cerrados, ventilados y preparados para ambientes con polvo, humedad o sustancias corrosivas. Esta elección cobra especial importancia en operaciones de servicios industriales, donde los equipos pueden permanecer expuestos a contaminantes y condiciones exigentes. Un motor con una protección insuficiente puede permitir el ingreso de partículas que dañen los devanados, los rodamientos y otras piezas internas.
7. Ventilador
Entre las partes de un motor eléctrico, el ventilador es el componente encargado de favorecer la refrigeración interna durante el funcionamiento. Generalmente, se encuentra instalado en uno de los extremos del eje y gira al mismo tiempo que el rotor. Su movimiento impulsa aire sobre la carcasa y las aletas de enfriamiento, ayudando a disipar el calor producido por los devanados, los rodamientos y las pérdidas eléctricas y mecánicas del equipo.
La correcta ventilación es fundamental porque una temperatura excesiva puede reducir la eficiencia del motor y acelerar el deterioro del aislamiento de los devanados. Cuando el calor no se elimina adecuadamente, el motor puede consumir más corriente, perder potencia o sufrir daños internos. Por esta razón, muchos motores industriales incorporan una cubierta protectora que dirige el flujo de aire y evita el contacto accidental con las aspas del ventilador.
Dentro de las partes de un motor eléctrico, el ventilador suele fabricarse en plástico resistente, aluminio o metal, según el tamaño y las condiciones de trabajo del equipo. Si sus aspas se rompen, se deforman o acumulan suciedad, el caudal de aire disminuye y pueden aparecer vibraciones o ruidos anormales. También es posible que la cubierta se obstruya con polvo, fibras, grasa u otros residuos, limitando la entrada de aire y aumentando progresivamente la temperatura de funcionamiento.
8. Caja de conexiones
Entre las partes de un motor eléctrico, la caja de conexiones es el componente donde se realiza la unión entre los conductores de alimentación y los terminales internos de los devanados. Generalmente, se encuentra ubicada en uno de los costados de la carcasa y cuenta con una tapa protectora que evita el contacto accidental con los elementos eléctricos. Su función principal consiste en organizar y proteger las conexiones necesarias para que la corriente llegue correctamente al motor.
En el interior de la caja suelen encontrarse una bornera, terminales identificados y puentes metálicos que permiten configurar el tipo de conexión del motor. En motores trifásicos, por ejemplo, es posible realizar conexiones en estrella o triángulo según el voltaje de alimentación y las especificaciones indicadas por el fabricante. Una conexión incorrecta puede provocar pérdida de potencia, sobrecalentamiento, consumo excesivo de corriente o daños en los devanados.
La caja de conexiones también debe impedir el ingreso de polvo, humedad, aceite y otros contaminantes que podrían afectar los terminales eléctricos. Para ello, incorpora prensaestopas, juntas y elementos de sellado que mantienen los cables firmes y protegidos. Si estas piezas se deterioran o quedan mal instaladas, pueden producirse falsos contactos, corrosión, cortocircuitos o fallas de aislamiento.
9. Tapas
Entre las partes de un motor eléctrico, las tapas son las piezas ubicadas en los extremos del equipo y su función principal consiste en cerrar la carcasa, proteger los componentes internos y mantener correctamente posicionados el eje y el rotor. También sirven como soporte para los rodamientos, por lo que influyen directamente en la estabilidad del giro y en la correcta alineación del conjunto. Dependiendo del diseño, el motor puede contar con una tapa delantera, ubicada en el lado de accionamiento, y una tapa trasera, situada junto al sistema de ventilación.
Estas piezas suelen fabricarse en hierro fundido, aluminio o acero, de acuerdo con el tamaño, la potencia y las condiciones de operación del equipo. Su estructura debe ser suficientemente resistente para soportar las cargas transmitidas por el eje, las vibraciones y los esfuerzos generados durante el funcionamiento. Además, deben encajar con precisión en la carcasa para evitar desplazamientos que puedan alterar la posición del rotor o producir un entrehierro irregular.
Dentro de las partes de un motor eléctrico, las tapas deben conservar su forma y permanecer correctamente instaladas. Cuando una de ellas se encuentra deformada, agrietada o mal colocada, pueden aparecer vibraciones, ruidos, rozamientos internos y desgaste prematuro de los rodamientos. También es posible que el eje pierda su correcta alineación y que el rotor se desplace ligeramente respecto al estator.
10. Entrehierro
Entre las partes de un motor eléctrico, el entrehierro es el pequeño espacio existente entre el estator y el rotor. Aunque no se trata de una pieza física, cumple una función esencial porque permite que el rotor gire libremente sin rozar con el estator. Al mismo tiempo, este espacio facilita el paso del flujo magnético necesario para producir la fuerza que genera el movimiento.
La distancia del entrehierro debe ser uniforme alrededor de todo el rotor. Cuando su tamaño es correcto, el campo magnético se distribuye de manera equilibrada y el motor funciona con estabilidad. Si el espacio es demasiado grande, disminuye la eficiencia magnética y el equipo puede necesitar más corriente para desarrollar el mismo par. Por el contrario, si es demasiado pequeño, aumenta el riesgo de contacto entre el rotor y el estator.
Un entrehierro irregular puede aparecer por desgaste de los rodamientos, deformación del eje, montaje incorrecto, tapas desalineadas o daños mecánicos en la carcasa. Esta condición puede generar vibraciones, ruidos, sobrecalentamiento y esfuerzos magnéticos desiguales. En casos graves, el rotor puede rozar con el estator y dañar las láminas, los devanados o el aislamiento interno.
Tal vez te interese leer: Las 10 principales minas en Antofagasta
¿Qué fallas pueden presentar las partes de un motor eléctrico?
Las diferentes partes de un motor eléctrico están expuestas de manera constante a esfuerzos mecánicos, eléctricos, térmicos y ambientales durante su funcionamiento. Con el paso del tiempo, estas condiciones pueden provocar desgaste progresivo, pérdida de aislamiento, deformaciones, acumulación de contaminantes, fallas de conexión y una disminución en el rendimiento general del equipo.
Fallas eléctricas en los devanados
Los devanados pueden presentar cortocircuitos entre espiras, pérdida de aislamiento, conexiones abiertas o fugas de corriente hacia la carcasa. Estas fallas suelen aparecer como consecuencia del sobrecalentamiento, la humedad, las sobretensiones, los arranques frecuentes o el funcionamiento prolongado con una carga superior a la permitida. También pueden originarse por la acumulación de polvo conductor, vibraciones excesivas, una ventilación deficiente o el envejecimiento natural de los materiales aislantes.
Desgaste y daño en los rodamientos
Dentro de las partes de un motor eléctrico, los rodamientos son algunos de los componentes que sufren mayor desgaste debido al movimiento constante del eje. Una lubricación insuficiente, el uso de una grasa inadecuada, la entrada de contaminantes o una carga excesiva pueden deteriorar sus elementos internos. El exceso de lubricante también resulta perjudicial, ya que aumenta la fricción y puede elevar la temperatura del conjunto.
Desalineación del eje y desequilibrio del rotor
El eje debe permanecer correctamente alineado con la máquina accionada para transmitir el movimiento sin generar esfuerzos innecesarios. Una instalación incorrecta, un acoplamiento defectuoso, una tensión excesiva en las correas o una base inestable pueden alterar su posición. Asimismo, el rotor puede perder su equilibrio debido a deformaciones, acumulación de suciedad, desgaste irregular o pérdida de material.
Sobrecalentamiento y problemas de ventilación
El sobrecalentamiento puede afectar a los devanados, rodamientos, conexiones y materiales aislantes del motor. Entre sus causas más frecuentes se encuentran la sobrecarga, una alimentación eléctrica desequilibrada, el exceso de arranques, la temperatura elevada del ambiente y la obstrucción de las entradas de aire. También puede producirse cuando el ventilador tiene aspas dañadas o no gira correctamente.
Conexiones flojas, humedad y contaminación
Entre las partes de un motor eléctrico, la caja de conexiones, la carcasa y los sistemas de sellado cumplen una función importante al impedir que el polvo, el agua, el aceite u otros contaminantes ingresen al interior del equipo. Cuando una tapa queda mal ajustada, un prensaestopas se deteriora o una junta pierde su capacidad de sellado, la humedad puede llegar hasta los terminales y los devanados. Esto favorece la corrosión, reduce la resistencia de aislamiento y aumenta el riesgo de cortocircuitos.
Tal vez te interese leer: 12 accidentes laborales más comunes
¿Cómo realizar el mantenimiento de las partes de un motor eléctrico?
El mantenimiento de las partes de un motor eléctrico es fundamental para conservar su rendimiento, prevenir averías y prolongar la vida útil del equipo, especialmente cuando acciona bombas y unidades utilizadas en servicios hidráulicos. Un motor puede seguir funcionando aun cuando alguno de sus componentes comienza a deteriorarse, pero normalmente aparecen señales previas como vibraciones, ruidos anormales, aumento de temperatura, pérdida de potencia o consumo excesivo de corriente.
- Realizar una inspección visual y una limpieza completa del motor. El primer paso consiste en observar cuidadosamente la carcasa, las tapas, la caja de conexiones, el ventilador y las entradas de aire.
- Revisar el estado, la lubricación y la temperatura de los rodamientos. Los rodamientos sostienen el eje y permiten que el rotor gire con una fricción reducida, por lo que su mantenimiento resulta esencial para evitar vibraciones y daños mecánicos.
- Comprobar el eje, la alineación y el equilibrio del conjunto giratorio. El eje debe permanecer recto, centrado y correctamente alineado con la máquina accionada.
- Evaluar los devanados, el aislamiento y las conexiones eléctricas. Las partes eléctricas del motor deben revisarse mediante mediciones realizadas con instrumentos adecuados. Es recomendable comprobar la continuidad de los devanados, comparar la resistencia entre fases y medir la resistencia de aislamiento para detectar posibles fugas de corriente.
- Controlar la ventilación, la temperatura y las condiciones de funcionamiento. El ventilador debe girar libremente, conservar todas sus aspas y permanecer firmemente unido al eje. Si está roto, deformado o cubierto de suciedad, el caudal de aire disminuirá y el calor se acumulará dentro del motor.
Conocer las partes de un motor eléctrico ayuda a prevenir fallas y mejorar su rendimiento
Comprender cuáles son las partes de un motor eléctrico y qué función cumple cada una permite interpretar mejor el funcionamiento general del equipo. El estator, el rotor, el eje, los rodamientos, los devanados, la carcasa, el ventilador, la caja de conexiones, las tapas y el entrehierro trabajan de manera coordinada para transformar la energía eléctrica en movimiento mecánico de forma segura y eficiente.
El deterioro de cualquiera de estos componentes puede generar señales como vibraciones constantes, ruidos inusuales, sobrecalentamiento, pérdida de potencia, consumo elevado de corriente o interrupciones repentinas durante el funcionamiento. Por esta razón, identificar a tiempo los síntomas de desgaste resulta fundamental para evitar averías graves, reducir las paradas inesperadas, disminuir los costos de reparación y proteger los demás elementos del motor.
