En el mundo de la electricidad y la electrónica, los símbolos eléctricos son esenciales para interpretar, diseñar y construir circuitos de manera correcta y segura. Estos símbolos funcionan como un lenguaje universal que permite a ingenieros, técnicos y estudiantes comunicarse sin ambigüedades, independientemente del idioma o la ubicación geográfica. Comprender su significado no solo facilita la lectura de esquemas, sino que también reduce riesgos de errores que podrían generar fallas en los sistemas eléctricos o incluso accidentes.
A medida que la tecnología avanza, los esquemas eléctricos se vuelven más complejos, y el dominio de estos símbolos se vuelve indispensable para cualquier profesional o aficionado que busque trabajar de manera eficiente. Este artículo se centra en los 10 símbolos eléctricos más usados en 2026, explicando su significado, aplicación práctica y consejos para memorizarlos y utilizarlos correctamente.
Además, conocer los símbolos eléctricos permite no solo interpretar esquemas existentes, sino también diseñar tus propios circuitos con precisión. Cada símbolo representa un componente o función específica, como resistencias, interruptores, fuentes de alimentación o conexiones a tierra, y entenderlos correctamente evita errores costosos y mejora la eficiencia del trabajo.
¿Por qué es fundamental conocer los símbolos eléctricos?
Entender los símbolos eléctricos no es solo una cuestión académica, sino una habilidad crucial para cualquier persona que trabaje con electricidad o electrónica. Estos símbolos actúan como un lenguaje universal que permite interpretar esquemas de circuitos de manera rápida y precisa, independientemente de la complejidad del sistema.
- Interpretación precisa de diagramas y esquemas eléctricos: Este conocimiento resulta esencial en proyectos más complejos, como los que incluyen la operación de grúas telescópicas, donde los circuitos de control y potencia deben ser interpretados con precisión para garantizar seguridad y funcionamiento.
- Seguridad y prevención de accidentes: Trabajar con electricidad implica riesgos inherentes. Un error en la interpretación de un diagrama puede resultar en cortocircuitos, daños a los equipos o incluso lesiones graves.
- Optimización de tiempo y recursos en proyectos eléctricos: Cuando se dominan los símbolos eléctricos, los profesionales pueden leer y ejecutar esquemas con mayor rapidez, evitando pruebas innecesarias o correcciones posteriores.
- Facilidad de comunicación entre profesionales: En proyectos de ingeniería eléctrica, es común que varias personas trabajen sobre un mismo esquema. Estos componentes actúan como un lenguaje común que todos pueden entender, independientemente de la formación individual o del idioma.
- Aplicación práctica en educación y aprendizaje: Para estudiantes y principiantes en electricidad o electrónica, conocer los símbolos eléctricos es el primer paso para comprender cómo funcionan los circuitos.
Tal vez te interese leer: Cómo leer un plano eléctrico paso a paso
Los 10 símbolos eléctricos más usados en 2026
Los símbolos eléctricos son la base de cualquier esquema, plano o diagrama en electricidad y electrónica. Con el avance de la tecnología y la mayor complejidad de los circuitos modernos, ciertos símbolos se han vuelto especialmente importantes en 2026 debido a su frecuencia de uso y relevancia en proyectos educativos, industriales y domésticos.
1. Resistencia (R)
La resistencia es uno de los símbolos eléctricos más importantes y utilizados en cualquier tipo de circuito. Representa un componente que limita el flujo de corriente eléctrica, protegiendo los elementos del circuito y controlando la cantidad de electricidad que pasa por cada sección. Las resistencias son fundamentales tanto en proyectos simples de electrónica como en sistemas eléctricos complejos, ya que permiten regular la tensión y evitar sobrecargas que podrían dañar otros componentes.
En los diagramas, la resistencia se representa con un símbolo que consiste en una línea en zigzag o, en normas internacionales más modernas, un rectángulo. La lectura correcta de este símbolo es esencial para interpretar correctamente el valor en ohmios (Ω) que indica la capacidad de la resistencia para limitar el flujo de corriente.
Además, la resistencia es clave en aplicaciones prácticas como la protección de LEDs, la regulación de motores pequeños y la división de voltaje en circuitos electrónicos. Comprender cómo funciona y cómo se representa visualmente permite a los estudiantes y profesionales planificar y ejecutar sus proyectos con mayor seguridad y eficiencia.
Tal vez te interese leer: Las 10 principales minas en Antofagasta
2. Fuente de alimentación (batería)
La fuente de alimentación, representada comúnmente como una batería en los diagramas, es un símbolo eléctrico que indica el origen de la energía en un circuito. Su función principal es proporcionar el voltaje y la corriente necesarios para que los demás componentes funcionen correctamente. Sin una fuente de alimentación, ningún circuito podría operar, ya que no habría flujo de electrones que active resistencias, lámparas, motores o cualquier otro dispositivo.
En los esquemas, la batería se representa mediante una combinación de líneas de distinto tamaño: la línea larga indica el polo positivo y la corta el polo negativo. Es fundamental identificar correctamente la polaridad, ya que conectar un componente en la dirección equivocada puede dañarlo o impedir su funcionamiento.
La fuente de alimentación es indispensable en aplicaciones tanto educativas como profesionales. Por ejemplo, en proyectos de robótica, sistemas de iluminación o pequeños electrodomésticos, la batería proporciona la energía necesaria para que el circuito funcione de manera confiable. Además, este símbolo es clave cuando se integran sistemas de control de equipos de gran tamaño, como los utilizados en servicios industriales, asegurando que los circuitos de comando y potencia funcionen coordinadamente.
3. Interruptor (switch)
El interruptor es uno de los símbolos eléctricos más comunes en cualquier tipo de circuito, ya que controla el flujo de corriente permitiendo abrir o cerrar un circuito de manera segura. Su función principal es encender o apagar un dispositivo, interrumpiendo la corriente cuando sea necesario y restaurándola cuando se requiere. Los interruptores son esenciales tanto en instalaciones domésticas como en proyectos electrónicos, industriales y educativos.
En los esquemas eléctricos, el símbolo del interruptor se representa generalmente con una línea que se conecta o se separa de otra línea según su estado abierto o cerrado. Existen variantes según el tipo de interruptor: simple, de doble polo, pulsador o conmutador. Reconocer correctamente la representación gráfica de cada tipo es fundamental para interpretar correctamente el comportamiento del circuito y para planificar instalaciones eléctricas seguras.
El uso adecuado de los interruptores garantiza no solo la funcionalidad de los sistemas eléctricos, sino también la seguridad de los usuarios. Por ejemplo, en un circuito de iluminación, un interruptor permite apagar la luz sin necesidad de desconectar la fuente de alimentación, evitando accidentes y facilitando el mantenimiento. Este principio también se aplica en instalaciones temporales o complejas durante la instalación de faenas, donde cada interruptor debe estar correctamente identificado para prevenir riesgos.
4. Conexión a tierra (ground)
La conexión a tierra es un símbolo eléctrico esencial que indica un punto del circuito conectado físicamente al suelo o a un plano de referencia con potencial cero. Su función principal es proteger a las personas y a los equipos eléctricos, proporcionando un camino seguro para que la corriente de falla fluya hacia tierra en caso de sobrecarga o cortocircuito. Esto reduce significativamente el riesgo de descargas eléctricas, daños a los dispositivos y posibles incendios.
En los esquemas, la conexión a tierra se representa generalmente con tres líneas horizontales decrecientes, formando un triángulo invertido. Existen variantes, como la tierra de protección y la tierra funcional, que se diferencian según su propósito dentro del circuito. Reconocer correctamente este símbolo es fundamental para diseñar sistemas seguros y para interpretar diagramas eléctricos sin errores.
La conexión a tierra es crucial en todo tipo de instalaciones, desde proyectos domésticos hasta sistemas industriales complejos. En hogares, garantiza que los electrodomésticos estén protegidos contra descargas; en la industria, protege equipos de alta potencia y sistemas sensibles de control. Además, los estudiantes de electricidad y electrónica deben comprender la importancia de la tierra para diseñar circuitos seguros y evitar fallas en sus proyectos.

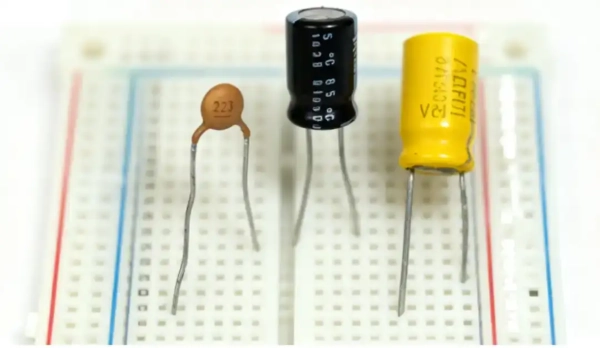

5. Condensador (capacitor)
El condensador es un símbolo eléctrico fundamental que representa un componente capaz de almacenar energía eléctrica en forma de carga y liberarla cuando sea necesario dentro de un circuito. Su función principal es regular el flujo de corriente, filtrar señales, suavizar voltajes y permitir el funcionamiento estable de componentes electrónicos sensibles.
En los esquemas, el condensador se representa mediante dos líneas paralelas separadas por un espacio, que simboliza la separación de placas internas. Existen variantes: los condensadores polarizados, que tienen un terminal positivo y otro negativo, y los no polarizados, que pueden conectarse en cualquier dirección dentro del circuito.
El condensador también desempeña un papel importante en la corrección de factores de potencia y en la eliminación de ruidos eléctricos en sistemas industriales. En proyectos educativos, su estudio permite comprender conceptos de carga, descarga y almacenamiento de energía, así como analizar cómo afecta a la corriente alterna y continua dentro de un circuito.
Tal vez te interese leer: 12 accidentes laborales más comunes
6. Diodo
El diodo es un símbolo eléctrico crucial que representa un componente semiconductor que permite que la corriente fluya en una sola dirección y bloquea el paso en sentido contrario. Su función principal es proteger circuitos, rectificar corriente alterna a continua, regular voltajes y controlar señales eléctricas en una gran variedad de aplicaciones electrónicas y eléctricas.
En los esquemas eléctricos, el símbolo del diodo se representa mediante un triángulo que apunta hacia una línea vertical. La punta del triángulo indica el sentido en que la corriente puede fluir (ánodo), mientras que la línea vertical representa el cátodo, por donde la corriente no puede pasar en condiciones normales. Comprender esta orientación es esencial, ya que conectar un diodo al revés puede impedir que el circuito funcione o incluso dañar otros componentes.
El diodo es indispensable en la protección de circuitos electrónicos frente a sobrevoltajes y polaridad inversa. Por ejemplo, en un sistema de alimentación, los diodos evitan que una conexión incorrecta de la batería cause daños irreversibles. En proyectos educativos, el estudio de este símbolo ayuda a los estudiantes a entender conceptos de corriente unidireccional, rectificación y regulación de energía.
7. Lámpara o bombilla
La lámpara, representada comúnmente como una bombilla en los esquemas eléctricos, es un símbolo que indica un dispositivo capaz de convertir la energía eléctrica en luz. Su función principal es proporcionar iluminación dentro de un circuito y, en algunos casos, servir como indicador visual del estado de funcionamiento de un sistema. Las lámparas son componentes muy utilizados en instalaciones domésticas, industriales y proyectos electrónicos, donde la visibilidad y la señalización son esenciales.
En los diagramas, la lámpara se representa mediante un círculo con una cruz en el interior o con líneas curvas que simulan el filamento de la bombilla. Esta representación permite identificar rápidamente su función y ubicación dentro del circuito. Diferentes tipos de lámparas, como incandescentes, LED o fluorescentes, pueden compartir el mismo símbolo básico, aunque cada una tenga características eléctricas específicas que deben considerarse al diseñar el circuito.
El uso correcto de la lámpara en los circuitos no solo proporciona iluminación sino que también ayuda a supervisar el flujo de corriente y el funcionamiento de otros componentes. Por ejemplo, en proyectos de control industrial, una lámpara puede indicar si un motor o un sistema está activo, facilitando la supervisión y el diagnóstico rápido de fallas.
8. Motor eléctrico
El motor eléctrico es un símbolo fundamental en los esquemas eléctricos que representa un dispositivo capaz de convertir la energía eléctrica en energía mecánica. Su función principal es proporcionar movimiento a mecanismos, herramientas y sistemas automáticos, siendo un componente esencial en la industria, la robótica, electrodomésticos y proyectos educativos de electrónica y electricidad.
En los diagramas, el motor se representa generalmente con un círculo que contiene la letra “M” en su interior. Esta representación permite identificar rápidamente su función dentro del circuito y distinguirlo de otros dispositivos que también consumen energía, como lámparas o resistencias. Existen variantes de este símbolo según el tipo de motor, como motores de corriente continua (DC), corriente alterna (AC) o motores paso a paso, cada uno con aplicaciones específicas y requisitos de conexión particulares.
Conocer el símbolo del motor y su correcta interpretación es crucial para el diseño y mantenimiento de sistemas eléctricos y mecánicos. Un error en la conexión o en la comprensión de su funcionamiento puede provocar fallas en el motor, sobrecalentamiento o incluso daños en otros componentes del circuito. Por ello, su estudio es esencial tanto para estudiantes como para técnicos e ingenieros que buscan implementar soluciones eficientes y seguras.
9. Fusible
El fusible es un símbolo eléctrico clave que representa un dispositivo de protección diseñado para interrumpir el flujo de corriente en un circuito cuando esta supera un valor seguro. Su función principal es proteger los componentes y el cableado del circuito frente a sobrecargas o cortocircuitos, evitando daños costosos, incendios y riesgos para la seguridad de las personas.
En los esquemas eléctricos, el fusible se representa mediante un pequeño rectángulo con una línea que lo atraviesa, o a veces con un símbolo de “S” dentro de un círculo. Reconocer correctamente este símbolo es crucial para identificar los puntos de protección en un circuito y para dimensionar correctamente los fusibles según la corriente nominal de los dispositivos que protegen.
El uso del fusible es esencial tanto en instalaciones domésticas como industriales. En hogares, protege electrodomésticos y sistemas eléctricos básicos; en aplicaciones industriales, asegura que motores, transformadores y sistemas de control no sufran daños debido a picos de corriente inesperados. Para estudiantes y técnicos, aprender a identificar este símbolo permite comprender los principios de protección eléctrica y la importancia de la seguridad en cualquier proyecto eléctrico.

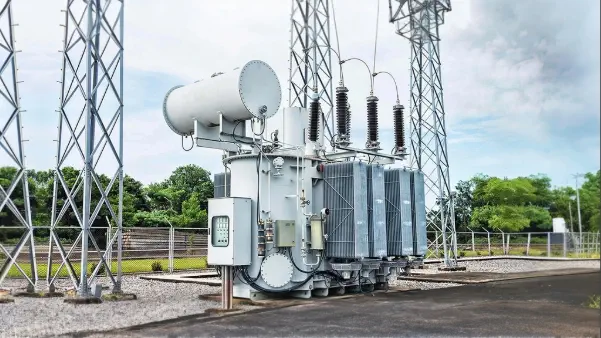

10. Transformador
El transformador es un símbolo eléctrico que representa un dispositivo capaz de modificar los niveles de voltaje de la corriente eléctrica sin cambiar su frecuencia. Su función principal es elevar o reducir el voltaje en sistemas eléctricos, permitiendo que la energía se transporte de manera eficiente a largas distancias o se adapte a las necesidades de diferentes componentes dentro de un circuito. Los transformadores son esenciales en la distribución de electricidad, en fuentes de alimentación y en proyectos de electrónica que requieren adaptación de voltaje.
En los diagramas eléctricos, el transformador se representa mediante dos bobinas conectadas por líneas que simbolizan el núcleo magnético. Existen variantes según su tipo: transformadores de corriente alterna, de potencia, de aislamiento o de baja tensión, cada uno con aplicaciones específicas. Reconocer correctamente este símbolo permite interpretar cómo se interconectan las secciones de un circuito y cómo se debe manejar la energía dentro del sistema, evitando errores que podrían causar sobrecarga o falla de los componentes.
El transformador no solo es fundamental en aplicaciones industriales y domésticas, sino también en el ámbito educativo, donde ayuda a estudiantes y técnicos a comprender conceptos de electromagnetismo, inducción y transferencia de energía. Su correcta identificación en un esquema eléctrico garantiza que los sistemas funcionen de manera segura y eficiente, optimizando el flujo de energía y evitando riesgos para las personas y los equipos.
Tal vez te interese leer: Las 25 partes de una excavadora

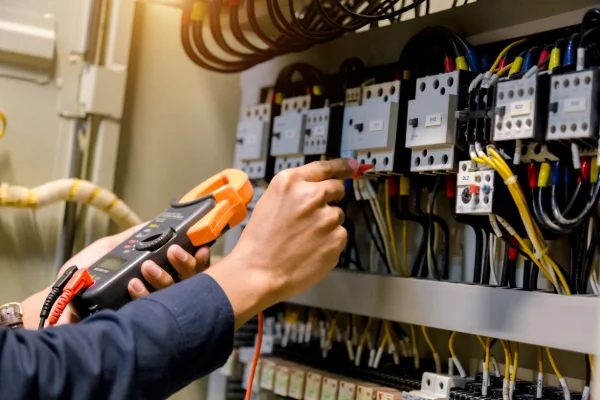

Consejos para memorizar y usar los símbolos eléctricos correctamente
Conocer los símbolos eléctricos es solo el primer paso; el verdadero reto es recordarlos y aplicarlos correctamente en diagramas, proyectos y prácticas de laboratorio. La memorización y el uso eficiente de estos símbolos facilitan el diseño, análisis y mantenimiento de circuitos, reducen errores y aumentan la seguridad en instalaciones eléctricas.
- Agrupa los símbolos por función dentro del circuito: Organizar los símbolos eléctricos según su función es un método altamente efectivo para memorizar y reconocer cada componente rápidamente.
- Practica dibujando y replicando los símbolos con frecuencia: La práctica activa es clave para la memorización. Dibujar los símbolos eléctricos repetidamente y colocarlos en diferentes esquemas fortalece la memoria visual y permite asociar la forma de cada símbolo con su función real.
- Asocia cada símbolo con un objeto, función o imagen mental: Relacionar los símbolos eléctricos con conceptos visuales o cotidianos facilita la memorización a largo plazo.
- Revisión periódica y práctica constante: Memorizar los símbolos eléctricos requiere constancia y repetición. Revisar regularmente tablas de símbolos y practicar la lectura de diagramas ayuda a mantener los conocimientos frescos y accesibles.
- Utiliza recursos interactivos, simuladores y material complementario: Hoy en día, existen aplicaciones, plataformas educativas y simuladores de circuitos que permiten practicar los símbolos eléctricos de manera segura y efectiva.
Tal vez te interese leer: 10 elementos de protección personal
Domina los símbolos eléctricos
Dominar los símbolos eléctricos es esencial para cualquier estudiante, técnico o profesional que trabaje con electricidad y electrónica. Estos símbolos representan los componentes y funciones básicas de un circuito, desde resistencias y condensadores hasta interruptores, fusibles y transformadores, y constituyen el lenguaje universal que permite interpretar y diseñar diagramas de manera precisa y segura.
El dominio de los símbolos eléctricos va más allá de la simple memorización. Implica entender la función de cada componente, cómo interactúa con los demás elementos del circuito y cómo se comporta la corriente dentro del sistema. Esta comprensión permite tomar decisiones informadas al diseñar o reparar circuitos, asegurando que cada elemento cumpla su propósito y que la energía eléctrica se distribuya de manera segura y eficiente.
