Conocer las partes de una excavadora es fundamental para cualquier persona relacionada con la construcción, la minería, el movimiento de tierras o el mantenimiento de maquinaria pesada. Una excavadora no es solo una máquina grande con un brazo y un cucharón; es un conjunto de sistemas mecánicos, hidráulicos, eléctricos y estructurales que trabajan de forma coordinada para excavar, cargar, demoler, nivelar terrenos, abrir zanjas y mover grandes volúmenes de material con precisión.
Cuando se observa una excavadora en una obra, lo primero que suele llamar la atención es su tamaño, la fuerza del brazo hidráulico o la capacidad del cucharón. Sin embargo, detrás de cada movimiento hay componentes esenciales que permiten que la máquina gire, avance, excave, levante carga y opere de manera segura.
Entender cuáles son las partes principales de una excavadora ayuda a elegir mejor la máquina adecuada para cada trabajo, detectar fallas con mayor rapidez, mejorar las prácticas de operación y realizar un mantenimiento más eficiente. Por ejemplo, no es lo mismo hablar del tren de rodaje que del sistema hidráulico, ni confundir la pluma con el brazo.

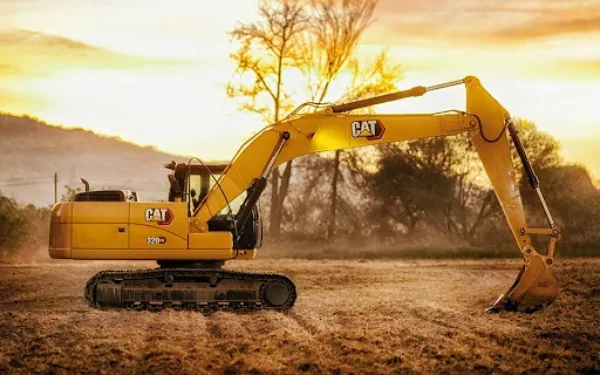

¿Qué es una excavadora y para qué sirve?
Una excavadora es una máquina pesada diseñada principalmente para realizar trabajos de excavación, carga, movimiento de tierras, demolición, apertura de zanjas, nivelación de terrenos y manipulación de materiales. Por eso, conocer las partes de una excavadora es fundamental para entender cómo funciona y cómo se aprovecha correctamente en obra.
- Sirve para excavar terrenos en obras de construcción, zanjas, cimentaciones y proyectos de infraestructura. Una de las funciones principales de una excavadora es remover tierra de manera rápida, profunda y controlada.
- Sirve para cargar y mover materiales como tierra, arena, grava, roca, escombros y residuos de obra. En proyectos de mayor escala, este trabajo puede complementarse con otros equipos de izaje, como las grúas telescópicas, especialmente cuando se requiere mover cargas pesadas a mayor altura o distancia.
- Sirve para demoler estructuras cuando se equipa con accesorios especiales. Una excavadora puede convertirse en una máquina de demolición muy eficiente si se le instala un martillo hidráulico, una cizalla, una pinza demoledora o una garra especializada.
- Sirve para trabajar en terrenos difíciles donde se requiere estabilidad, fuerza y buena capacidad de tracción. Las excavadoras sobre orugas son especialmente útiles en suelos blandos, irregulares, fangosos, inclinados o con baja capacidad de soporte.
- Sirve para realizar trabajos especializados mediante el uso de diferentes implementos hidráulicos. Una de las mayores ventajas de una excavadora moderna es su capacidad para adaptarse a distintas tareas cambiando el accesorio de trabajo.
Tal vez te interese leer: 10 elementos de protección personal

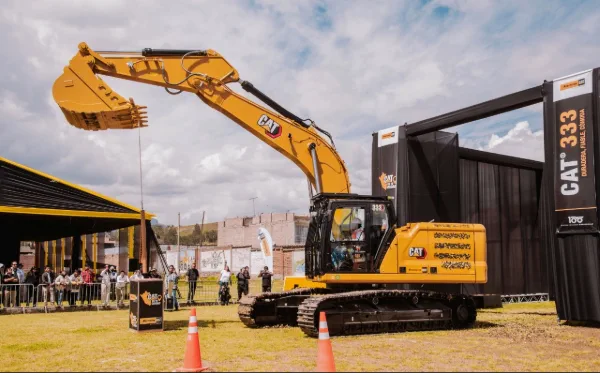

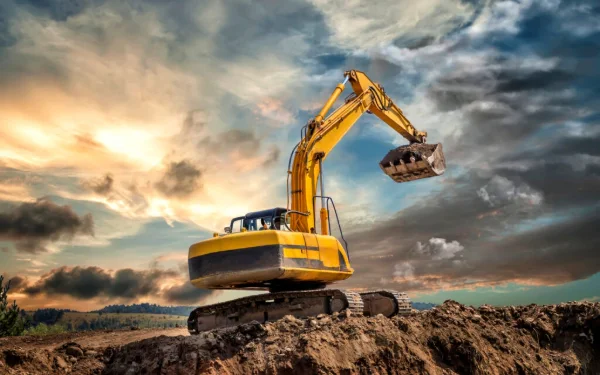

Las 25 partes de una excavadora y sus funciones
Las partes de una excavadora se pueden organizar en tres grandes grupos: la estructura superior, el equipo de trabajo y el tren de rodaje. La estructura superior reúne los componentes que permiten operar, generar potencia y controlar la máquina, como la cabina, el motor, el sistema hidráulico, el contrapeso y la plataforma giratoria.
1. Cabina del operador
La cabina del operador es una de las partes de una excavadora más importantes, porque desde este espacio se controla toda la máquina. En ella se encuentra el asiento, los mandos, los pedales, las palancas, el panel de instrumentos, la pantalla de control y los sistemas de seguridad que permiten operar la excavadora con precisión.
Tal vez te interese leer: Las 4 leyes de la termodinámica
2. Asiento del operador
El asiento del operador es una parte fundamental dentro de la cabina de una excavadora, porque influye directamente en la comodidad, la seguridad y el rendimiento durante la jornada de trabajo. Aunque muchas veces se considera un componente secundario, el asiento cumple una función muy importante: mantener al operador en una posición adecuada para controlar la máquina con precisión.
3. Mandos de control
Los mandos de control son una de las partes de una excavadora que más relación directa tienen con la precisión del trabajo. A través de ellos, el operador dirige los principales movimientos de la máquina, como levantar o bajar la pluma, extender o recoger el brazo, abrir o cerrar el cucharón, girar la estructura superior y desplazar la excavadora sobre el terreno.
4. Panel de instrumentos
El panel de instrumentos es una de las partes de una excavadora que permite al operador conocer el estado general de la máquina durante el trabajo. Se encuentra dentro de la cabina, normalmente frente al asiento o integrado en una pantalla lateral, y muestra información clave sobre el funcionamiento del motor, el sistema hidráulico, el combustible, la temperatura, las horas de uso, las alertas de mantenimiento y posibles fallas.
5. Motor diésel
El motor diésel es uno de los componentes más importantes, porque es la fuente principal de potencia de toda la máquina. Sin el motor, el equipo no podría desplazarse, girar, mover la pluma, accionar el brazo ni trabajar con el cucharón. Su función es generar la energía necesaria para alimentar los sistemas mecánicos, hidráulicos y eléctricos que permiten realizar trabajos pesados en construcción, minería, movimiento de tierras y demolición.
6. Sistema hidráulico
El sistema hidráulico es una de las partes de una excavadora más importantes, porque permite transformar la potencia del motor en movimiento real. Por esta razón, el buen estado de este sistema es clave en empresas que ofrecen servicios hidráulicos para maquinaria pesada, mantenimiento industrial y equipos de construcción.
7. Bomba hidráulica
La bomba hidráulica es una de las partes de una excavadora que permite que el sistema hidráulico funcione correctamente. Su trabajo consiste en convertir la energía mecánica generada por el motor diésel en caudal de aceite hidráulico a presión. Ese aceite es el que después circula por mangueras, válvulas y cilindros para producir los movimientos de la pluma, el brazo, el cucharón, el sistema de giro y otros accesorios instalados en la máquina.
8. Cilindros hidráulicos
Los cilindros hidráulicos son partes esenciales de una excavadora porque convierten la presión del aceite hidráulico en movimiento lineal y fuerza mecánica. Gracias a ellos, la máquina puede levantar la pluma, mover el brazo, abrir y cerrar el cucharón, ejercer presión sobre el terreno y realizar trabajos pesados con precisión.
9. Pluma o boom
La pluma, también conocida como boom, es una de las partes de una excavadora más visibles y representativas, porque forma la estructura principal del equipo de trabajo. Se encuentra unida a la torreta o estructura superior de la máquina y sirve como soporte para el brazo, el cucharón y los cilindros hidráulicos. Su diseño le permite elevar, bajar y posicionar el conjunto de excavación para alcanzar diferentes profundidades, alturas y distancias de trabajo.

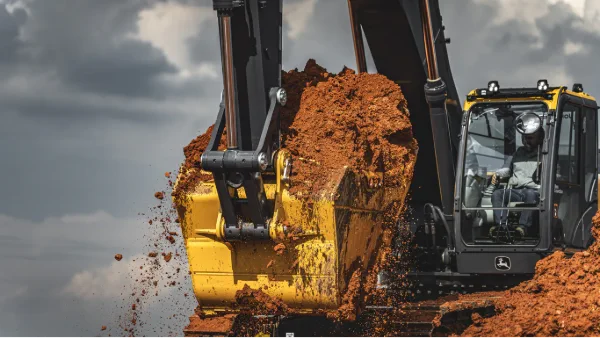

10. Brazo o balancín
El brazo de la excavadora, también llamado balancín, es la pieza que se encuentra entre la pluma y el cucharón. Su función principal es extender el alcance de trabajo de la máquina y permitir que el cucharón se acerque o se aleje del cuerpo de la excavadora. Gracias al brazo, el operador puede excavar a mayor profundidad, recoger material desde diferentes posiciones y realizar movimientos más precisos durante la carga, limpieza o apertura de zanjas.
Tal vez te interese leer: Ley de Ohm: fórmula y 10 ejercicios
11. Cucharón o balde
El cucharón de la excavadora, también conocido como balde, es la herramienta que entra en contacto directo con el material durante la excavación. Se encuentra instalado en el extremo del brazo o balancín y su función principal es cortar, penetrar, recoger, cargar y descargar tierra, arena, grava, roca suelta, escombros u otros materiales presentes en la obra.
12. Dientes del cucharón
Los dientes del cucharón son una de las partes de una excavadora que más desgaste sufre durante el trabajo, porque son los primeros componentes que entran en contacto con el terreno. Están ubicados en el borde frontal del cucharón o balde y su función principal es penetrar el suelo, romper material compacto y facilitar la carga dentro del cucharón.
13. Acople rápido
El acople rápido es un componente que permite cambiar implementos de manera más ágil, segura y eficiente. Se instala en el extremo del brazo, entre el balancín y el accesorio de trabajo, y su función principal es facilitar el montaje y desmontaje del cucharón, martillo hidráulico, garra, pinza, compactador, ripper u otros implementos compatibles.
14. Corona de giro
La corona de giro es una de las partes de una excavadora que permite que la estructura superior de la máquina rote sobre el tren de rodaje. Se encuentra entre la torreta y el chasis inferior, y su función principal es permitir el movimiento circular de la excavadora sin necesidad de desplazar toda la máquina.
15. Torreta o estructura superior
La torreta, también llamada estructura superior, es una de las partes de una excavadora más importantes porque sostiene varios de los componentes principales de la máquina. Sobre esta estructura se ubican la cabina del operador, el motor diésel, el sistema hidráulico, el contrapeso, los depósitos, el panel de acceso a mantenimiento y los puntos de unión de la pluma.
16. Contrapeso
El contrapeso es un componente encargado de mantener la estabilidad de la máquina durante el trabajo. Se encuentra en la parte trasera de la estructura superior o torreta, detrás del motor y de la cabina, y su función principal es equilibrar el peso del equipo de trabajo ubicado al frente, es decir, la pluma, el brazo, el cucharón y el material que se esté levantando.
17. Chasis inferior
El chasis inferior es una de las partes de una excavadora que sirve como base estructural para sostener el peso de toda la máquina y conectar la estructura superior con el tren de rodaje. Se ubica en la parte baja de la excavadora, debajo de la corona de giro, y actúa como el soporte principal sobre el cual se distribuyen las cargas generadas durante el desplazamiento, la excavación, el giro y la manipulación de materiales.
18. Orugas
Las orugas son uno de los componentes más importantes cuando se habla de estabilidad, tracción y capacidad de trabajo en terrenos difíciles. Se encuentran en el tren de rodaje y cumplen la función de permitir el desplazamiento de la máquina sobre superficies donde otros equipos podrían tener problemas para avanzar.
19. Cadenas de oruga
Las cadenas de oruga son una de las partes de una excavadora que forman parte directa del sistema de desplazamiento. Se ubican dentro del tren de rodaje y funcionan como el conjunto articulado que permite que las orugas se muevan alrededor de la rueda motriz, la rueda guía, los rodillos inferiores y los rodillos superiores.

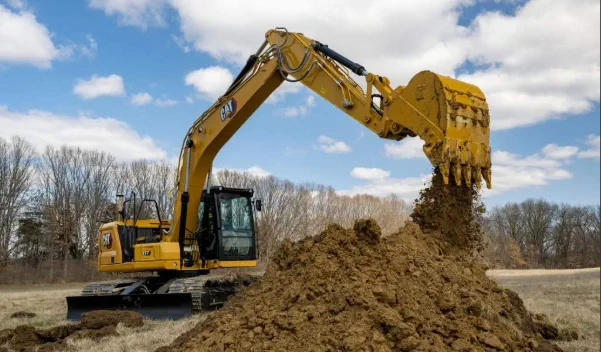

20. Rodillos inferiores
Los rodillos inferiores son partes fundamentales del tren de rodaje de una excavadora sobre orugas. Se encuentran ubicados en la parte baja del chasis inferior, en contacto directo con la cadena de oruga, y su función principal es soportar el peso de la máquina mientras permite que las orugas se desplacen de manera uniforme.
Tal vez te interese leer: Las 10 minas de oro en Chile en 2026
21. Rodillos superiores
Los rodillos superiores son partes del tren de rodaje de una excavadora sobre orugas y se encuentran ubicados en la zona alta del chasis inferior. Su función principal es sostener y guiar la parte superior de la cadena de oruga mientras esta retorna durante el desplazamiento de la máquina. Aunque trabajan con menos carga directa que los rodillos inferiores, siguen siendo componentes importantes para mantener la cadena alineada, estable y en movimiento correcto.
22. Rueda guía
Dentro de las partes de una excavadora, la rueda guía tiene una relación directa con la tensión de la cadena. Junto con el sistema tensor, permite ajustar la posición de la oruga para que no trabaje demasiado floja ni demasiado apretada. Esta tensión correcta es muy importante, porque una cadena floja puede salirse durante la operación, mientras que una cadena excesivamente tensa puede aumentar el desgaste de los rodillos, la rueda motriz, los pasadores, los bujes y las zapatas.
23. Rueda motriz o sprocket
La rueda motriz, también conocida como sprocket, es una de las partes de una excavadora que permite transmitir la fuerza de movimiento hacia las cadenas de oruga. Se encuentra en el tren de rodaje y trabaja junto con el motor de traslación, los engranajes finales y la cadena. Su función principal es impulsar la oruga para que la excavadora pueda avanzar, retroceder y girar sobre el terreno.
24. Sistema eléctrico
El sistema eléctrico permite alimentar, controlar y supervisar diferentes funciones de la máquina. Aunque el equipo depende principalmente del motor diésel y del sistema hidráulico para generar fuerza de trabajo, este sistema es indispensable para el arranque, la iluminación, los sensores, el panel de instrumentos, las alarmas, las cámaras, los módulos electrónicos y otros componentes que ayudan al operador a trabajar con mayor seguridad y precisión.
25. Filtros y tanque de combustible
Los filtros y el tanque de combustible son partes de una excavadora que cumplen una función clave en el rendimiento, la protección del motor y la continuidad del trabajo. Aunque no participan directamente en la excavación como la pluma, el brazo o el cucharón, son componentes indispensables para que el motor diésel reciba combustible limpio y pueda funcionar de manera estable durante largas jornadas.

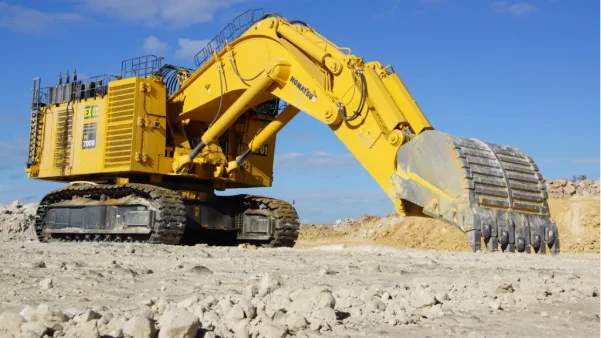

Tipos de excavadoras según sus partes y diseño
Los tipos de excavadoras pueden clasificarse según su diseño, tamaño, sistema de desplazamiento, estructura y aplicación en obra. Aunque todas cumplen funciones parecidas, como excavar, cargar, mover tierra o manipular materiales, no todas tienen las mismas partes ni trabajan de la misma manera.
Excavadora sobre orugas
La excavadora sobre orugas es uno de los modelos más utilizados en construcción, minería, movimiento de tierras y obras viales. Su principal característica es que se desplaza mediante un tren de rodaje con orugas metálicas o de caucho, lo que le permite trabajar con mayor estabilidad sobre terrenos blandos, irregulares, fangosos o poco compactados.
Excavadora sobre ruedas
La excavadora sobre ruedas se diferencia por utilizar neumáticos en lugar de orugas, lo que representa una variación importante dentro de las partes de una excavadora según su diseño. Este sistema le permite desplazarse con mayor rapidez sobre carreteras, pavimentos, zonas urbanas y superficies firmes. Aunque puede tener menor estabilidad que una excavadora sobre orugas en terrenos blandos, ofrece una ventaja importante cuando el trabajo exige movilidad entre varios puntos de una obra.
Miniexcavadora
La miniexcavadora es una versión compacta de la excavadora hidráulica tradicional. Su diseño está pensado para trabajar en espacios reducidos, zonas urbanas, jardines, interiores de obra, proyectos residenciales y áreas donde una máquina grande no podría maniobrar con facilidad. Aunque es más pequeña, conserva muchas de las partes principales de una excavadora, como cabina o puesto de operador, pluma, brazo, cucharón, sistema hidráulico, motor, orugas y contrapeso.
Excavadora de largo alcance
La excavadora de largo alcance se reconoce por tener una pluma y un brazo más largos que los de una excavadora estándar. Este diseño le permite trabajar a mayor distancia o profundidad sin necesidad de acercarse demasiado al punto de excavación. Sus partes más representativas son la pluma extendida, el brazo largo, los cilindros hidráulicos adaptados y un contrapeso que ayuda a compensar el mayor alcance del equipo.
Excavadora de demolición
La excavadora de demolición está diseñada para derribar estructuras, romper concreto, cortar metal y retirar materiales de edificios, puentes o instalaciones antiguas. Este tipo de maquinaria suele utilizarse en proyectos donde también intervienen servicios industriales, especialmente cuando se requiere desmontaje, mantenimiento, retiro de estructuras o apoyo técnico especializado.
Tal vez te interese leer: Los 12 tipos de metales en 2026
Cómo identificar las partes principales de una excavadora en obra
Identificar las partes principales de una excavadora en obra es una habilidad muy útil para operadores, ayudantes, supervisores, estudiantes, mecánicos y cualquier persona que trabaje cerca de maquinaria pesada.
- Observa primero la estructura superior para ubicar la cabina, la torreta, el motor y el contrapeso. La parte superior de la excavadora es una de las zonas más fáciles de reconocer porque concentra varios componentes grandes y visibles.
- Identifica el equipo de trabajo siguiendo el recorrido desde la pluma hasta el cucharón. Una forma sencilla de reconocer las partes de una excavadora es mirar el conjunto frontal de la máquina.
- Revisa la parte inferior para reconocer el tren de rodaje y sus componentes. En excavadoras sobre orugas, la parte baja está formada por el chasis inferior, las cadenas de oruga, los rodillos inferiores, los rodillos superiores, la rueda guía y la rueda motriz.
- Presta atención a los cilindros, mangueras y conexiones del sistema hidráulico. El sistema hidráulico puede identificarse observando los cilindros metálicos y las mangueras que recorren la pluma, el brazo y otros puntos de la máquina.
- Relaciona cada parte con su función durante una maniobra real de trabajo. Una de las mejores formas de aprender a identificar las partes principales de una excavadora es observarla mientras excava, carga o gira.
¿Por qué es importante conocer las partes de una excavadora?
Conocer las partes de una excavadora es fundamental para comprender cómo funciona esta máquina y por qué es tan importante en construcción, minería, obras viales, demolición y movimiento de tierras. Cada componente cumple una función específica dentro del equipo, desde la cabina del operador hasta el cucharón, pasando por el motor, el sistema hidráulico, la pluma, el brazo, el contrapeso, la corona de giro y el tren de rodaje.
Una excavadora trabaja correctamente cuando todos sus sistemas funcionan de manera coordinada. El motor genera la potencia, el sistema hidráulico transforma esa energía en movimiento, la pluma y el brazo aportan alcance, el cucharón realiza la excavación, la torreta permite el giro y las orugas proporcionan estabilidad sobre el terreno.
